Zuidoost Brabant als trage supertanker richting energietransitie en de terreinbeheerders in spagaat

En zo zat ik op donderdag 6 april bij twee bijeenkomsten over hoe het MRE-gebied ( = Zuidoost Brabant rond Eindhoven en Helmond) energie-
neutraal moest worden. ’s Middags was er een bijeenkomst voor
bestuurders van het MRE-gebied in de Kasteelhoeve in Geldrop, ’s avonds had ik samen met Michiel Visser van de BMF en met Joop van Hout en Lieke Stoffelen van het Trefpunt Groen Eindhoven een bijeen-
komst belegd voor vrijdenkende geesten, waaronder die van de Terrein Beherende Organisaties (TBO), enkele provinciale politici, en met een echte prof erbij, om ook eens onafhankelijk naar het onderwerp te
kijken.

De bestuurlijke bijeenkomst
Men kan het in Eindhoven en Helmond niet laten, ze moeten de slimste en de eerste zijn. Dus zal het MRE-gebied de eerste regio zijn (in de kosmos) die energieneutraal is. Dat terwijl de regio nu eerder bij de laatste dan bij de eerste plaatsen rondhangt. Insiders schudden hun hoofd. Maar goed.

Onder de regionale inspanning ligt de Posadstudie (zie op deze site www.bjmgerard.nl/?p=4316 ). Die geeft een redelijk heftige inspanningsverplichting, maar hanteert aannames en heeft rekenfouten die toch nog redelijk wat lucht zouden geven.

MRE-bijeenkomst 06april2017 . Links Van Liempd, rechts Kuijken

Het proces wordt getrokken door Paul van Liempd (PvdA), wethouder in Waalre en Mathijs Kuijken(CDA), wethouder in Bergeijk. De eerste doet in MRE-verband de duurzaamheid en de tweede de Regionale Ruimtelijke Strategie. Ze doen hun best.

In de zaal zaten heel veel ambtenaren en bestuurders van de gemeenten, waterschappen en provincie, een aantal beroepslobbyisten van energiebedrijven of voor het eigen bureautje, en wat bezorgde burgers. Overigens was 89% van de aanwezigen met de auto.
Het was de derde zitting in deze “Atelier-reeks”. In eerdere zittingen had men afgesproken dat men niet zou blijven inzetten op ontsnappingsmogelijkheden in de toekomst, maar dat men nu zou beginnen. In elk geval sommigen zagen de beperkingen van de Posad-studie ook wel.

Het was geen kwaaie bijeenkomst. Ik kan niet in hoofden kijken, maar wat er gezegd werd ging de goede kant op, zij het niet als een flitsende sprint – inschatting van de politieke realiteiten zal daar niet vreemd aan zijn. Het overheersende beeld is dat van een supertanker die begint te varen.

De smart phone-stemming gaf enkele geprononceerde resultaten:

het grote publiek heeft er nog geen besef van hoe groot de uitdaging is (65%)
de overheid kan de energieneutrale regio het beste naderbij brengen door initiatieven te ondersteunen met maatwerk (41%), door samenwerking te stimuleren en wet- en regelgeving aan te passen (beide ca 22%). Subsidie was het minst populair, want de gemeenten hebben geen geld.
kennis kan het beste worden ingezet voor de transitie door concrete projecten te stimuleren en daar kennisinstituten bij in te zetten
het MKB heeft het meeste aan zekerheid over meerdere jaren (50%) en geld (33%). Meer vrijheid door minder regelgeving stond laag op de agenda (13%) en een communicatiecampagne werd nog veel mnder zinvol geacht.
de ‘oude’ infrastructuurbedrijven blijven hard nodig omdat die de infrastructuur beheren, kennis hebben en kansen zien (82%) en omdat we nog jaren fossiel nodig hebben (13%)
op dit moment is het hardst nodig een Deltaplanachtige totaalaanpak (71%) en een breed draagvlak (21%)

Hierna mochten acht mensen een korte pitch geven om het publiek naar hun werkgroep te lokken. Ik heb wat rondgelopen.
Woonbedrijf (de grootste woningbouwcorporatie van Eindhoven) had zijn Nul Op De Meter-projecten (NODM) afgeblazen. Die zouden voor hun woningen 80 a 90 mille per stuk kosten. In plaats daarvan wordt ingezet op kleinere projecten, bijv. ketelvervanging door een hybride warmtepomp. De woningen in kwestie hebben al spouwmuurisolatie en dubbel glas en het ketelprogramma brengt woningen met een C-label op A en woningen met een B-label op A+ . En dat voor €6500, waarvan een groot deel gesubsidieerd. Woonbedrijf probeert zo te werken dat de maatregelen compatibel zijn met NODM in bijvoorbeeld 2035.

(Nu nog) wethouder van Veldhoven, Nicole Ramaekers wilde Veldhoven energieneutraal maken, om te beginnen nieuwbouwprojecten.

De onofficiele bijeenkomst
Die vond ’s avonds plaats in ’t Bellefort.

De aanleiding was o.a. de spagaat, waarin de TBO’s zich bevinden, en waar de BMF mee moet dealen. “Wij hebben decennia geïnvesteerd in ons enige Brabantse Nationale Park Het Groene Woud, om daar een aantrekkelijk landschap van te maken, en nou willen ze daar windmolens midden in gaan zetten” aldus een vertegenwoordiger van Natuurmonumenten (een belangrijke TBO). Ik kan begrip opbrengen voor het standpunt, hoewel strikt genomen niet de natuur zelf onder die windturbines lijdt, maar vooral de menselijke beleving van de natuur. Het is een spanningsveld van jewelste, ook al met aanwezigen uit Boxtel die activistisch zijn in het plaatsen van windmolens. Die vinden dat Boxtel de meest ecologische gemeente is en op die eretitel hebben ze meer recht dan het MRE-gebied.

De TBO’s staan hier ook niet allemaal hetzelfde in. ’s Middags was er een werkgroep van Jan Fenten van Staatsbosbeheer, die als man van publieke organisatie medeverantwoordelijkheid voelde voor de oplossing van de energieproblemen, liever niet maar als dan toch, dan niet in Natura2000 – gebieden. Maar goed geplaatste turbines in de Boswachterij Kempenland of geothermie naast de Natura200-gebieden in De Peel zou bespreekbaar zijn. En biomassa (bijv. voor de stadsverwarming in Meerhoven) kon, want ze wisten precies hoeveel ze wel en niet konden oogsten, en tot nu toe nam de hoeveelheid hout toe. ( zie De biomassacentrale Meerhoven en het overige Eindhovense biomassaproramma )

Het ging er flink op los. De biljarters die aan de andere kant van de deur met een kampioenschap bezig waren vroegen of het niet wat zachter kon.

Vanwege deze spagaat had ik mijn commentaar op het Posad-rapport verder uitgewerkt en van een aantal suggesties voorzien. Ook had ik er de plannen van Urgenda en van Sijmons en TenneT kwantitatief naast gezet. Dit alles zou op termijn flink wat reserveruimte in de vraagstelling kunnen inbouwen. Kort samengevat:

doe tot 2023 gewoon wat in het Energieakkoord afgesproken is. Dat gaat sowieso de goede kant op
laat iedereen erg zijn best doen om wind op de Noordzee sterk uit te breiden
reken een evenredig deel van de wind op zee aan Brabant toe
import van duurzame energie is geen verwerpelijke zaak.
heb meer aandacht voor warmteprojecten

Men kan mijn presentatie HIER vinden. Commentaar wordt altijd op prijs gesteld.

We hebben afgesproken onze informele tijdelijke werkgroep uit te breiden en om er verder mee door te gaan. De energietransitie in Brabant is te belangrijk om alleen aan politici over te laten. Geïnteresseerden zijn welkom.

Landbouwkringlopen sluiten op schaal van NW Europa (3) – update

Inleiding
De provincie Noord-Brabant wil mineralenkringlopen sluiten binnen Noordwest-Europa en voorkomen dat de gassen ammoniak, methaan en lachgas worden uitgestoten. Dat is een onderdeel van het nieuwe mestbeleid, dat in die vorm terug gaat tot op de roemruchte Ruwenbergconferentie in februari 2013.

Ook de Vereniging Milieudefensie wil inperking van de landbouwkringlopen. In 2016 is de brochure uitgebracht ‘Naar 100% regionaal eiwit’ (zie milieudefensie.nl/publicaties/naar-100-regionaal-eiwit/ ). In deze brochure wordt onderzocht hoe de Europese veeteelt zou kunnen reageren als er geen eiwit t.b.v. veevoer meer geïmporteerd zou worden in de vorm van soja. De melk-actie van Milieudefensie richt zich tegen de wantoestanden die verbonden zijn aan de grote monocultures in Zuid-Amerika.

Aan een van de zijtafels van de (inmiddels afgeronde) Mestdialoog hebben vertegenwoordigers van de Brabantse Milieu Federatie BMF (waaronder ik) en van de ZLTO een paar zittingen gesproken over dit onderwerp, in aanwezigheid van deskundigen van Wageningen University Research (WUR) en onder een onafhankelijk voorzitter.

Ik heb hierover een eerder artikel geschreven vlak na de eerste zitting (zie Landbouwkringlopen sluiten op schaal van NW Europa (1) en ik heb de voorlopige eindverklaring genoteerd (zie Landbouwkringlopen sluiten op schaal van NW Europa (2) .

Daarna hebben de WUR-mensen, voor wie deze sessies ook een beetje kleuren buiten de lijntjes waren, zich ingezet om een net eindrapport van de zittingen te maken. Dat rapport is op 25 november, met een notitie van Gedeputeerde Spierings erbij, aangeboden aan de leden van Provinciale Staten. De volledige tekst is hier te vinden –> Eindrapport WLR _Sluiten van nutriëntenkringloop op het niveau van Noordwest-Europa_25nov2016 .

Overigens heeft ook het Plan Bureau voor de Leefomgeving hier in 2011 een tekst over geschreven, zie www.pbl.nl/sites/default/files/cms/publicaties/passende-veestapel-nl.pdf . Het PBL meent (zonder doelgericht onderzoek) dat zonder externe wisselwerking buiten NW Europa de huidige veestapel ‘nauwelijks’ kan, WUR meent (met doelgericht onderzoek) dat het net kan, mits een heleboel.

Een samenvatting op het niveau van Noordwest Europa
Het WUR-onderzoek herhaalt de globale conclusies waarover ik in artikel 2 al geschreven heb, maar onderbouwt dit met nieuw materiaal waaraan ik ten onrechte nog geen aandacht gewijd had.

Let wel dat WUR slechts de beperkte vraag heeft proberen te antwoorden wat er gebeurt als alleen de im- en export van veegerelateerde producten te stoppen. WUR heeft aangenomen dat er verder niet wat verandert – bijvoorbeeld het globale consumptiepatroon in ons deel van de wereld. Val ze dus niet aan met allerlei normatieve opvattingen over het eten van vlees! – want dat was hun opdracht niet.

Overzicht im- en export veeteeltproducten buitengrenzen zes landen 2014 (WUR)

Hierboven de stromen in en uit de zes landen, die gedefinieerd zijn als Noord-West Europa (Benelux, Duitsland, Frankrijk, Groot-Brittanie – toen nog).

In het model stoppen de importen van grondstoffen voor veevoer en de im- en export van dierlijke producten. O.a. zal de export naar buiten de zes landen van zuivel, eieren en varkensvlees stoppen, en de import van rundvlees uit Ierland en Argentinie.
Het stoppen van de veevoerimporten komt er op neer dat plantaardige eiwitten schaarser worden. Het systeem zal trachten zichzelf in stand te houden en gaat op zoek naar vervangers. Als de huidige netto export van granen wordt beëindigd, komt er 13 Mton (miljoen ton) beschikbaar (31,7 – 18,4, zie afbeelding). Als dat veevoer wordt, blijft er een veevoergrondstoffen over van 10Mton.

Omdat er teveel melk zal zijn en te weinig veevoer, zal een deel van het bestaande grasland weer akker worden (voor graan, vlinderbloemigen, of koolzaad), en compenseert de veeteelt dat ten dele door uit te wijken naar nu marginale gronden.

Er zullen methodes ontwikkeld worden om gft, swill (halfvloeibare voedselresten tbv varkens) en diermeel uit pluimvee en varkens, alsmede insecten, veilig aan dieren te kunnen voeren. Vanwege het risico van dierziektes vraagt dit wel aandacht.

Verder zal het aantrekkelijker worden om poten, neuzen en zo door de worst te draaien.

De systeemrespons op schaal van NW Europa

Per saldo komt er minder organisch materiaal, met daaraan gekoppeld nitraat en fosfaat, beschikbaar.
Voor nitraat heeft dat geen belangrijke gevolgen, want dat kan naar believen bijgemaakt worden (en is er nu ook al teveel).
Voor fosfaat zal het richting extra import van kunstmest gaan, en richting menselijke stront terug op het land.
Voor organisch materiaal maakt het nauwelijks uit, omdat de import zeer gering is t.o.v. de hoeveelheden die de gewassen jaarlijks op locatie produceren.

Het klimaateffect van het kappen van bos op marginale weilanden, en van het scheuren van oud grasland t.b.v. akkerbouw, zal fors zijn. Dat is het nu in Zuid-Amerika ook, naar alle waarschijnlijkheid verhoudingsgewijs nog groter. We importeren een deel van het probleem in ruil voor een verkleining van het probleem elders.

Gevolgen voor Brabant
Veehouders en mengvoerfabrikanten zullen zich moeten aanpassen aan nieuwe voerstromen.

Melkveehouders krijgen het zwaarder, want het voer wordt duurder en er ontstaan overschotten.
Varkenshouders krijgen het ook zwaarder en in het studiegebied als geheel zullen er minder varkens zijn, maar de verwachting is dat die krimp vooral in Bretagne en Zuid-Duitsland terecht zal komen omdat ze daar minder concurrerend werken. In brabant zou niet veel veranderen.

De studie heeft een aparte bijlage over de mestafzet. Het Brabantse mestoverschot is ca 60%.
De export van nitraat, dat sterk verdund in heel veel water zit, is nu al moeilijk want veel te duur, en blijft in het denkbeeldige straks even moeilijk.
De export van integrale mest en/of fosfaat naar Duitsland en Frankrijk blijft ‘vooralsnog’ mogelijk, maar is op de langere termijn niet te voorzien vanwege zaken als aanscherpingen van de regelgeving, het risico van dierziektes en de kosten/batenverhouding bij steeds verder transport.

Im- en export vanuit de zes landen naar de rest van de wereld op veegebied

Duurzame energie kan zeer grote impact krijgen op het Brabants landschap

Inleiding over grootschalig en kleinschalig
Mensen houden zich vooral bezig met kleine, individuele energieprojecten in de eigen omgeving. Zo hoort het, vinden ze en daarbij hoort logischerwijs de opvatting dat duurzame energieprojecten bottom-up
ontwikkeld horen te worden en dat energiecoöperaties en vergelijkbare stichtingen de maat der dingen zijn.

Dat kan tot draagvlak leiden, maar niet tot grote getallen. Het PBL heeft becijferd dat de gezamenlijke Nederlandse energiecoöperaties tot 2020 enkele PJ toe zullen voegen aan het duurzame energiepakket, terwijl het totale Nederlandse energiebudget ca 3200PJ is. Die paar PJ is misschien een onderschatting, maar dan nog halen wij de Klimaatovereenkomst van Parijs er niet mee.

Wie het Parijse klimaatakkoord als uitgangspunt neemt, praat over getallen die minstens enkele honderden maal de gezamenlijke energiecoöperaties zijn, en denkt dus macro. Ik denk zelf meestal macro. ‘Macro’ is alleen te behappen voor kapitaalkrachtige, professionele organisaties die sinds de (door mij betreurde) privatisering van de op NUTS-basis geschoeide energiemaatschappijen allemaal in particuliere handen zijn. Ik zou willen dat er weer een grote publieke energie-
maatschappij kwam.
Mede omdat ze particulier zijn, worden die grote organisaties als NUON of Raedthuys als boemannen gezien die, dwars tegen de bevolking in, hun grote projecten willen doordrukken (zie bijv. het 100MW- windproject langs de A16).

De twee invalshoeken moeten op een of andere manier in elkaar gaan grijpen. Goede participatieregelingen en idem afspraken zijn essentieel.

De ruimtelijke effecten van windturbines en grote zonneparken laten dezelfde tweedeling zien.
Eén turbine in de onmiddellijke leefomgeving is vooral een leefbaar-
heidsprobleem.
Van de ruimtelijke effecten van duizenden turbines en honderden hectares zonnepark, kunnen slechts weinigen zich een voorstelling vormen, zelfs niet bij Brabantse natuur- en milieuorganisaties. Men heeft geen idee van de maat en de schaal van de installaties, die nodig is om Nederland in 2050 voor 80 tot 95% minder CO₂ te laten produceren dan in (bijv.) 2014.

De provincie begint er over na te denken
Beleid begint logischerwijs bij Rijk en provincie. De provincie Brabant (waarover ik van nu af spreek) is begonnen de kennisleemte te vullen met de publicatie van bureau Posad “Gebiedsstrategie Duurzame Energieopgave provincie Noord-Brabant” (sept 2016). Eventueel bereikbaar via https://metropoolregioeindhoven.nl/thema-s/ruimte-voor-energie en dan doorklikken.
Brabant Kennis heeft een interactief publieksdocument van gemaakt waar op een wat levendiger manier hetzelfde in staat http://brabantkennis.nl/energie-in-zicht/ .

Van nu af bespreek ik het werkstuk van Posad.

De Brabantse energievraag

Finaal Energetisch Verbruik Brabant 2050

Na de goedbedoelende, maar technisch zwakke documenten “Brabantse Energie Akkoord” en “Provinciale Uitvoeringsagenda Energie” ligt er nu voor het eerst een document dat probeert te starten vanuit een kwantitatieve analyse die te volgen is (hoewel niet vlekkeloos). Aangegeven is het Finaal Energetisch Verbruik van heel Noord-Brabant.
Aangenomen wordt dat in de autonome ontwikkeling de energievraag van 290,5PJ in 2014 zou stijgen naar 319,9PJ in 2050. Maar er wordt een besparingsprogramma opgezet, waardoor de energievraag in 2050 244,5PJ is (denkt men). De besparing, en alle deelbesparingen, worden gegeven als (2050 zonder) minus (2050 met besparing). Totaliter dus 319,9-244,5PJ = 75,3PJ.

Aan die besparing (die ik nogal laag ingeschat vind) liggen aannames ten grondslag.
Vervolgens worden scenario’s bedacht die, bij elkaar opgeteld, tot die 244,5PJ aan duurzame energie komen. Ook daaraan liggen aannames ten grondslag. Ik kom op beide terug.

Dat lukt net als men in alle scenario’s de maximale variant neemt (conclusies blz 43). Je komt dan uit op:

Maximale opbrengst windturbines 7,58MW Brabant

Windenergie 142,4PJ, opgewekt door 2270 turbines van 7,58MW per stuk (ter vergelijking: Brabant moet 470MW uitvoeren van het landelijke 6000MW – programma, en dat gaat na voltooiing 3,6PJ per jaar opleveren)
Zonne-energie 70,9PJ, waarvan 9,1PJ opgewekt op het 37km² dak (effectief wordt geacht te zijn 18% van alle dak), 4,4PJ op stortplaatsen, en 57,3PJ in parken van samen 143km² groot (ter vergelijking: in 2015 wekte de zon aan stroom en warmte in Brabant 0,9PJ op)
Geothermie en restwarmte 17,9PJ , opgewekt als 7,8PJ bij woningen en 10,2PJ bij kassen, en wat industrie)
Biomassa 24,8PJ, opgewekt uit 6,6PJ covergisting en 18,2PJ monovergisting van mest (9.3 miljoen ton rundermest, 10,6 miljoen ton varkensmest, en nog zo het een en ander)

Totaal geeft dit (142,4+70,9+17,9+24,8) = 256PJ (en niet 253PJ, zoals Posad zegt).

Behoorlijk heftig, maar wat waren de gebruikte aannames?
Dit op te splitsen in technische aannames enerzijds en afbakenende keuzes anderzijds.

Er zijn technische aannames t.a.v. de omrekening van een oorzaak in een opbrengst (bijv. wind in PJ), en t.a.v. het besparingsprogramma.
Aan de eerste heb ik niet echt gerekend. Op het oog klopt het allemaal redelijk en de kengetallen komen ongeveer overeen met wat ik zelf ook gebruikt heb bij eigen schattingen (zie Hoe 14% duurzame energie in Brabant in 2020 haalbaar is ).
In het besparingsprogramma worden enkele merkwaardige keuzen gemaakt.
Zo waardeert Posad de bestaande Brabantse woningen slechts tot label B op en beweert dat label A-woningen minder besparen dan label B-woningen (minder gas, maar onevenredig meer stroom). Dat laatste
lijkt me sterk. Maar het is typisch dat de provincie al jaren op het Nul Op de Meter-scenario tamboereert, terwijl er nu een zeer relevant document ligt namens diezelfde provincie, dat geen woord wijdt aan diezelfde Nul Op De Meter-woningen.
Het bespaartempo bij de industrie wordt op 1% per jaar gezet (dus t.o.v. het autonome groei-scenario), wat naar mijn smaak laag is, maar bovendien onjuist uitgerekend wordt. 36 jaar lang 1% eraf betekent *0,696, maar doe ik dat met het autonome ontwikkeling-gebruik in 2050, dan kom ik nog op een lager getal uit dan Posad geeft. Volgens de eigen systematiek zou de industrie in 2050, na besparing, nog 68PJ nodig hebben en geen 77PJ.
Verder rijdt bij Posad in 2050 alleen personenauto’s elektrisch. Over bussen en vrachtauto’s wordt niets gezegd.
Volgens mij onderschat Posad de mogelijke besparing met zeker 10 a 20PJ (dus van 244,5 moet 10 a 20PJ af).

Maar de grootste impact hebben de afbakenende keuzes.
Dat zijn er twee.
– op de eerste plaats dat Nederland als geheel autarkisch moet zijn op energiegebied. Dat heeft zich gaandeweg tot een soort dogma ont-
wikkeld, maar waarom eigenlijk? Nederland importeert nu ook grofweg de helft van zijn energie. Waarom zouden we geen zonneenergie importeren uit Marokko of Spanje of Griekenland? Is de EU ook nog eens ergens goed voor.
– dat Brabant binnen Nederland autarkisch moet zijn. Alle Posad-scenario’s spelen zich geheel binnen Brabants grondgebied af.
Biomassastromen kunnen alleen binnen de provincie benut worden, hetgeen, gegeven de hoeveelheden veevoer uit verweggistan, nogal vreemd klinkt. Mag van Posad ook het veevoer niet meer van buiten Brabant komen? Klinkt te mooi om waar te zijn.

Maar het kwantitatief belangrijkste effect is dat wind op zee niet meegenomen wordt. “Brabant energieneutraal” is geen doel op zich, maar een middel. Het doel is “Nederland energieneutraal”. Dus mag men, naar mijn smaak, zo’n 15% van de geschatte opbrengst van het nu lopende 4450MW-programma op zee (binnenkort goed voor zo’n 50PJ) aan Brabant toerekenen. Scheelt weer 7 tot 8PJ.
Nog veel meer zoden aan de dijk zet het revolutionaire Energetic Odyssey-voorstel (nog niet meer dan een voorstel) om met de gezamenlijke Noordzeelanden 25000 windturbines op de Noordzee te bouwen (zie www.hnsland.nl/nl/projects/2050-energetic-odyssey en www.bjmgerard.nl/?p=4244 ). Die zouden samen goed moeten zijn voor ca 90% van de elektriciteitsproductie van de deelnemende landen, zijnde ongeveer 1/3 deel van de totale energiebehoefte.
De Provincie zou zich er met kracht voor moeten inzetten dat dit project zo snel mogelijk gerealiseerd wordt. Dat zou het totale Brabantse plaatje van de elektriciteitsopwekking veel beter te behappen maken. De gezamenlijke milieuorganisaties en de progressieve politieke partijen zouden zich achter dit Odyssee-plan moeten scharen.

Warmte en biomassa en de resterende elektriciteitstaak
Zelfs als de elektriciteitsproductie, zoals in het Odyssee-project, grotendeels op zee zou plaatsvinden, dan blijft er nog steeds een formidabele taak over.

Aan elektriciteit moet er nog steeds 20 a 25PJ op het Brabantse land opgewekt worden. Zelfs dat is nog een forse nieuwe taak.

127,2PJ van het totale Brabantse 290,5PJ-budget (44%) bestaat uit warmte, meestal afkomstig uit aardgas dat er straks niet meer is. Daar zal iets mee moeten gebeuren.
Dat Posad inzet op biomassa, waarvan het meeste in de vorm van mestvergisting, is dan ook principieel te volgen. Ik heb er zelf ook voor gepleit. Wat niet meteen te beoordelen is, is op hoeveel dieren de schattingen gebaseerd zijn. Als dat de huidige veestapel is, is er een probleem want die is veel te groot. Als dat (bijvoorbeeld) driekwart van de huidige veestapel is, kan daar, wat mij betreft, over nagedacht worden. Hier passen geen reflexmatige afwijzingen.
Het biomassadossier is ingewikkeld en veel hangt met veel samen. Iemand die er verstand van heeft, zou eens vanuit dat vertrekpunt naar de Posad-studie moeten kijken.

Verder verdient de toekomst van de collectieve warmtelevering veel meer aandacht van milieuorganisaties en progressieve partijen. In de toekomst zal collectieve warmtelevering (WKO, groen of hydrolysegas, en restwarmte en geothermie) een veel belangrijker rol spelen dan nu. Zie onder andere CE rekent klimaatneutrale warmtevoorziening woningen door voor 2050

Biomassaprojecten en collectieve warmteprojecten zijn visueel veel minder overheersend dan elektriciteitsprojecten als wind en zon. Het is in het belang van het landschap om die hoger te waarderen.

CE rekent klimaatneutrale warmtevoorziening woningen door voor 2050

Inleiding
CE Delft heeft op verzoek van GasTerra (groothandel in gas) en de Gasunie (de leidingen) scenario’s doorgerekend om de warmtevraag van alle Nederlandse woningen in 2050 geheel klimaatneutraal te verzorgen. Er is een hoofdscenario, waaruit ik de resultaten (en de afbeeldingen) put, en er zijn nevenscenario’s waarin steeds één variabele veranderd wordt (waaronder een scenario waarin 2050 in 2040 veranderd wordt). Ik ga niet op deze nevenscenario’s in.
De in juli 2016 gepubliceerde studie is te vinden op http://www.ce.nl/publicatie/een_klimaatneutrale_warmtevoorziening_voor_de_gebouwde_omgeving_%E2%80%93_update_2016/1838 . Het is een uiterst interessant, zij het voor leken niet makkelijk leesbaar, werkstuk.

De studie is gebaseerd op het CEGOIA-model van CE ( http://www.ce.nl/ce/cegoia_-_warmte_gebouwde_omgeving/957 ). Daar valt te lezen dat behalve het openbare rapport, CE ook diensten aanbiedt aan gemeenten, instanties etc. Daarvoor gelden tarieven en dat deel van het verhaal is dus niet openbaar. Maat niet uit, want het zou toch te ver voeren. Een voorbeeld van wat er kan:

Opdracht van GasTerra en Gasunie, is dat wel te vertrouwen?
Ja. Het verzoek is gewoon rechttoe, rechtaan gedaan en staat netjes genoemd. Bovendien is CE Delft een zeer gerespecteerd en op dit terrein een van de meest gerespecteerde bureau’s in Nederland.
Bovendien is er een reden voor het verzoek.

Gasloos of gasarm en zo dat laatste, welk gas?
Elk model wordt per definitie gebaseerd op keuzes.

CE gaat er van uit dat het aardgas in 2050 tot nul is afgebouwd. In 2012 was de warmtevraag van de Nederlandse woningvoorraad 386PJ, waarvan 373PJ uit aardgas (wordt dus 0) en de rest uit de stadsverwarming.
CE gaat er van uit dat er geleidelijk aan alternatief gas komt uit twee bronnen:
– groen gas (methaan) uit biomassa, waarvan ca 51PJ aan woningen ten goede komt en ca 21PJ aan de utiliteitsbouw. Dit kan gewoon in het bestaande gasnet en heet in de diagrammen “gas”.
– hernieuwbaar gas uit overtollige elektrische energie, die bijv in waterstof wordt omgezet. Dit kan niet onbeperkt in het bestaande gasnet en wordt op meer centrale locaties opgestookt tbv collectieve warmtevoorziening. Voor woningen, utilitair en andere behoeften samen wordt ca 180PJ ingeschat, waarvan 41PJ voor woningen. In de diagrammen heet dit “bijstook”.

GasTerra en Gasunie menen dat de toekomst gasarm zal zijn en niet gasloos (waar ze waarschijnlijk gelijk in hebben), en hebben dus belang bij deze studie.

Welke andere gegevens of aannames?

de studie moet sturen op de laagste systeemprijs (variabele plus systeemkosten)
gegevens van alle 12000 buurten in Nederland
data van de aanwezige en toekomstige restwarmte en de verdeling over Nederland (alleen >0,4PJ/y)
gegevens van geothermiemogelijkheden
data van enkele standaard-hybride en all-electric warmtepompen. Een warmtepomp werkt als een koelkast. Hij produceert weinig warmte, maar verplaatst veel warmte in de gewenste richting. Hij kan bijv. 4GJ binnen afleveren door 1GJ stroom in warmte om te zetten, en 3 GJ warmte uit bodem of atmosfeer of ventilatielucht te halen. Warmtepompen werken op elektriciteit. Een hybride warmtepomp kan bij heel koud weer daarnaast ook gas verstoken en is dus wat flexibeler.
groen en hernieuwbaar gas en elektriciteit worden CO₂ – loos opgewekt
warmtenetten hebben geen hele grote warmtebuffers
heel veel technische en financiele gegevens

Waar kom je met dit alles op uit?
De studie bevat een stortvloed aan uitkomsten, maar ik beperk mij tot de hoofdvariant en dan tot die, waarvan het politieke belang het grootste is.
Enkele diagrammen.

Verdeling van het aantal woningen per techniek in 2050

Hierin zijn restwarmte, geothermie en WKO collectieve opties en HR-ketel en warmtepompen individuele opties (WKO = Warmte Koude Opslag).

Warmtevraag en finaal energieverbruik per techniek in 2012 en 2050

Voor de jaren 2012 en 2050 wordt links de warmtevraag weergegeven en rechts energiehoeveelheid, waarmee aan deze vraag tegemoet kan worden gekomen. Zoals gezegd wordt de verwarmingstechniek veel efficienter.
Als het goed is, hoort bij 2050 geen CO₂ – emissie meer.

Verloop van de finale energievraag tussen 2016 en 2050

Hierboven het tijdpad van 2016 tot 2050. (Als 2050 2040 wordt, ziet het plaatje er in essentie niet veel anders uit, alleen gaat alles sneller. En moeilijker!)

Conclusies, waaronder politieke

De hoofdmoot van de toekomstige warmtevoorziening in Nederland zal gebaseerd zijn op collectieve systemen, dus stadsverwarmingen. 83% van de woningen (goed voor 80% van de warmtevraag) zal gebruik maken van een van de collectieve opties restwarmte, geothermie of WKO. Het is dus van groot belang dat de Warmtewet anders wordt ingericht en dat bewoners betere aansluitvoorwaarden en een betere rechtspositie krijgen. Zie Een informatieavond over de stadsverwarming in Meerhoven en De Warmtewet moet anders!
Gangbare HR-ketels zijn een uitzondering geworden.
In de studie komen geen grote warmtebuffers voor, waarmee bijv, een seizoen overbrugd kan worden (zie Warmte in Brabant ). Het zou een gunstige invloed kunnen hebben om die er, gekoppeld aan een warmtenetwerk, in te brengen in een vervolgstudie.
De drijvende kracht achter de studie was de laagste prijs–randvoorwaarde. Dat blijkt bijvoorbeeld uit de relatief bescheiden daling van de warmtevraag tussen 2012 en 2050. Dat komt omdat isolatie niet altijd de financieel voordeligste techniek is.
Een andere onderzoeksvraag (bijv. of het sneller kan of dat de besparingen optimaal moeten zijn), zou tot een andere studie geleid hebben.
De studie veronderstelt een belangrijke bijdrage van biomassa. In milieukringen bestaat de neiging om op politiek correcte, maar intellectueel losse gronden de neiging om met de grootste argwaan naar biomassa als energiebron te kijken. Dat zie je bijv. als het om mestvergisting gaat.
Mestvergister

Biomassa moet zakelijker en met meer goodwill beoordeeld worden.
het wordt in de studie allemaal droog opgeschreven, maar de uitvoering van dit project is een gigantische operatie die slechts kan plaatsvinden middels een jaren lang consequent volgehouden overheidsbeleid.
De studie vermeldt geen totaal eindbedrag, want dat was niet gevraagd. Maar er worden wel schattingen gedaan van wat het zou kosten om een woning vanuit het D-label Nul op de Meter te maken (€20 mille per grondgebonden woning, €29 mille per gestapelde woning bij huidige prijzen. Dat zou dan (in zeer ruwe schatting) neerkomen op ca €170 miljard voor de totale woningvoorraad.
Maar er zit een leercurve op, die een gemiddeld over de periode 2016-2050 grofweg op 80% uitkomt, dus zou je voor ergens tussen de €100 miljard en €150 miljard de Nederlandse woningvoorraad energieneutraal moeten kunnen maken. Dat is alleen bouwfysica, exclusief BTW, exclusief algemene kosten en exclusief inflatie. Het programma loopt 34 jaar, dus je komt gemiddeld rond de 4 miljard per jaar uit. Zou moeten kunnen.

Landbouwkringlopen sluiten op schaal van NW Europa

Voorgeschiedenis en het proces
De provincie Noord-Brabant wil mineralenkringlopen sluiten binnen Noordwest-Europa en voorkomen dat de gassen ammoniak, methaan en lachgas worden uitgestoten. Dat is een onderdeel van het nieuwe mestbeleid, dat in die vorm terug gaat tot op de roemruchte Ruwenbergconferentie in februari 2013.

Om de mestketen op de schop te nemen loopt nu een ‘mest-dialoog’. Aan een rits tafels (slagveldjes, zo men wil) wordt al maanden gediscussieerd en touwgetrokken over diverse aspecten van dat nieuwe beleid.

Aan een van die tafels moet nader bepaald worden wat men eigenlijk bedoeld heeft met “kringlopen sluiten” en “Noordwest-Europa”, en wat de mogelijke gevolgen daarvan zouden zijn. Daartoe zaten op donderdag 15 september, in het kantoor van de ZLTO in Den Bosch, bij elkaar (onder onafhankelijke leiding) de BMF, de ZLTO en Wageningen University Research (WUR). Ik zat erbij voor de BMF.
Dit was niet het eerste gesprek en zal ook niet het laatste zijn. Het proces is nog niet af. Ik zal dan ook nu beperken tot zaken die niet gevoelig liggen en/of mij beperken tot hoe ik er zelf in sta.

Wat is “Noordwest-Europa” en waarom?
Dat vroeg WUR zich ook af. De EU als geheel was veel makkelijker, daar konden ze zo de gegevens over oplepelen. Hierom dus:

De idee is dat het doelgebied voor de mest en het herkomstgebied van het veevoer hetzelfde zijn. Er zit een economische grens op hoever je met fosfaat kunt rijden. Je kunt Italie wel meetellen, maar het transport is in praktijk onbetaalbaar duur.
Dus Noordwest-Europa = Nederland, Belgie, Luxemburg, Duitsland, Frankrijk en Groot-Brittanie.

Overigens heeft WUR in dit verband veel interessant materiaal, ook al is dat voor de EU als geheel, waaronder:

Voor veevoer (dus de importkant) is ‘schroot van oliezaden’ van belang, waaronder soja. Soja is een (mede)determinant van het aantal dieren.

Wat is een kringloop en hoe sluit je die?
Interessant onderwerp. Ik heb een stukje huisvlijt gemaakt:

Met een beetje fantasie en veel vereenvoudiging lees je dit als een systeem dat in eerste instantie de zes landen weergeeft. Het enige, dat dan van buiten het systeem komt, is de soja-pijl (lees ook tapioca etc) tbv het vee, en de voedselimport tbv de mens..
De actie “Allemaal Lokaal” van mijn club Milieudefensie richt zich tegen soja-importen. MilDef argumenteert dit vooral met de wantoestanden in het land van herkomst (de gewone man in Argentinie heeft minder baat en meer schade bij het systeem dan soms gedacht), dus met de linker-
kant van de vee-pijl. Ik argumenteer het met de rechterkant van diezelfde vee-pijl, omdat soja een belangrijk middel is om veel te veel dieren in Brabant op de been te houden. Vanuit beide gezichtspunten is de X op zijn plaats.

WUR gebruikt een ander plaatje van de kringloop:

Het merkwaardige is dat WUR de fotosynthese niet opvoert. Die moet je er bij de post “Gewassen” bij denken. Uiteraard weet WUR dat ook wel. Waarschijnlijk heeft WUR dat zo vanzelfsprekend gevonden, dat het niet genoemd hoefde te worden.
Maar het resultaat is dat een jaarlijkse input van inheemse koolstof ontbreekt. Zoals het er letterlijk staat, komt alle koolstof van buiten of van vroeger.
Waarschijnlijk heeft WUR toegewerkt naar de provinciale vraag “het sluiten van mineralenkringlopen” (=stikstof, fosfor, kalium en nog wat grut), en zich van de koolstofkant afgemaakt met de verzamelnaam “organisch materiaal”.
Er zijn echter goede redenen om de koolstofkringloop niet weg te frommelen. Het maakt uit voor het organisch stofgehalte van de bodem, het maakt misschien uit voor de export van melk, eieren, vlees etc naar buiten het systeem (waarom zou je daar a priori tegen zijn?).
En tenslotte, naast de voedselkringloop staat het (niet getekende) ener-
gieschema van de provincie Brabant, waarin veruit het grootste aandeel uit biomassa bestaat.

Prognose samenstelling energiepakket uit het Brabantse Energie Akkoord

Ik vind een grondig onderzochte koolstofbalans van Brabant onmisbaar voor de toekomst.

Misschien inderdaad beter niet in dit proces, want WUR gaat nu een very quick scan opstellen waarin alle discussiebijdragen meegenomen worden. Binnenkort wordt verder gepraat. Je krijgt een koolstofbalans niet afgeraffeld, want dat zou wel eens akelig complex kunnen zijn. Eerder een uitdaging voor een aparte studie.

Nitraat en fosfaat
Het WUR-plaatje is vooral adequaat voor fosfaat. Dat is een waardevolle, tot zekere afstand economisch transporteerbare en op termijn schaarse grondstof. Fosfaatverliezen zijn onbedoeld en ongewenst.
Zie Afzetkansen voor bewerkte mest? en Wat de provincie wel en niet kan bij landbouwvervuiling
Voor nitraat ligt dat heel anders. Dat is niet schaars, hoewel de productie veel energie vraagt, en in praktijk slechts zeer beperkt economisch transporteerbaar. Een academisch model dat er vanuit gaat dat nitraatverliezen geminimaliseerd worden, is wereldvreemd. Gezien de permanent veel te hoge concentraties worden die verliezen eerder gemaximaliseerd dan geminimaliseerd.

Ik hoop dat WUR hier niet teveel van sociaal gewenste aannames uitgaat.

Beschikkingen SDE+ regeling voorjaar 2016 bekend (nationaal)

De SDE+ regeling geeft exploitatiesubsidie aan duurzame energieprojecten. Het budget over 2016 bedroeg aanvankelijk €8,0 miljard, verdeeld over twee gelijke tranches. Nadien is er voor de tweede tranche (die in september opengesteld wordt) nog een miljard naar voren gehaald.
Voor nadere uitleg zie ook Voorbeelden van de SDE+ regeling
Als aanvullende uitleg: De kop “Beschikte productie (MWh)” en “Maximale subsidie (€)” moet men cumulatief opvatten over de subsidieduur (die 12 of 15 jaar bedraagt). Boekhoudkundig wordt het bedrag in één keer weggezet. Een bepaald concreet initiatief verschijnt dus maar één keer in de statistiek, nl bij de eerste beschikking. In beginsel zijn dus alle posten nieuw.

Inmiddels zijn de beschikkingen bekend op de aanvragen, die t.b.v. de eerste tranche ingediend zijn. Op een budget van €4,0 miljard lag er voor €8 miljard aan aanvragen. Lang niet alles is dus aan de beurt gekomen.

De website van RVO publiceerde de resultaten. Zie http://www.rvo.nl/subsidies-regelingen/sde/stand-van-zaken .

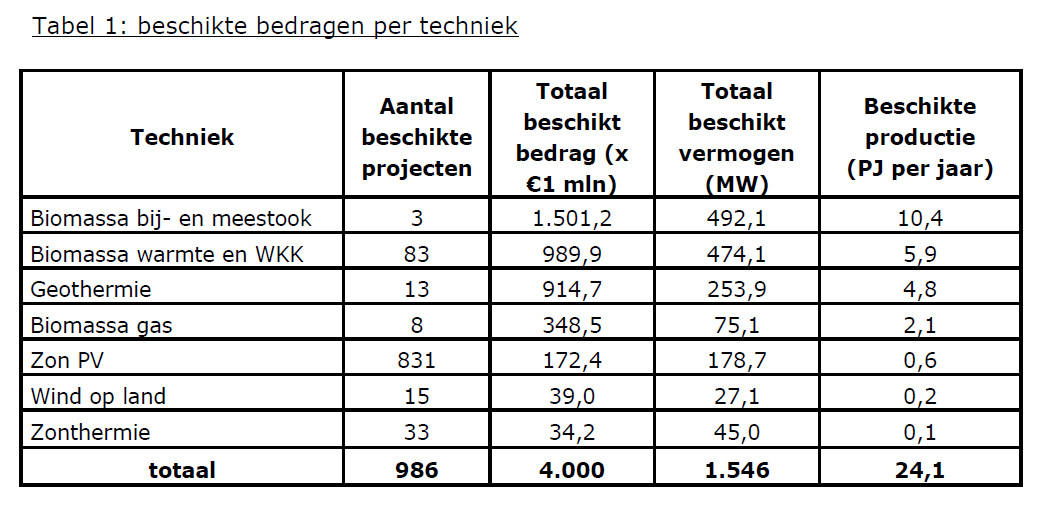

Het totaal aan beschikkingen per techniek:
beschikte bedragen per techniek

Deze tabel komt uit het eindoverzicht kamerbrief-tweede-openstellingsronde-sde-2016
Elke categorie bestaan uit concrete projecten. Die staan in een Excel-bestand Tabel met beschikte projecten SDE voorjaar 2016.

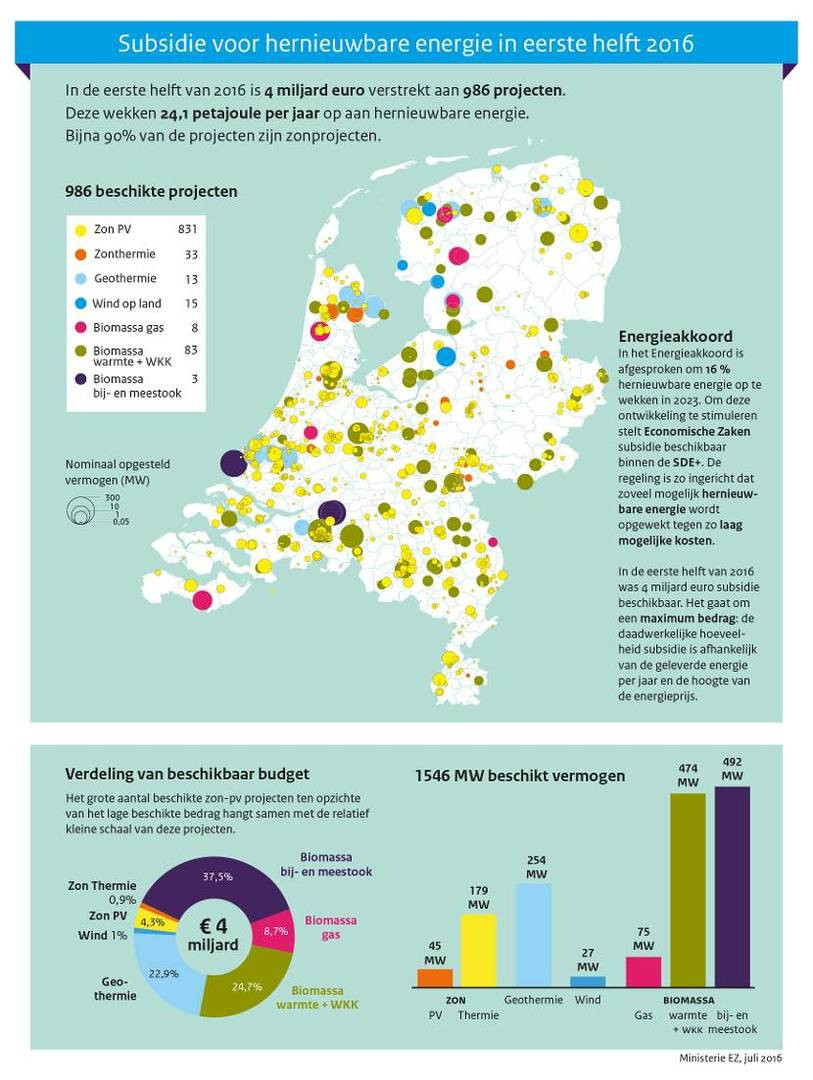

De toegekende projecten zijn ruimtelijk verdeeld als in het kaartje
hieronder.
Wat uitleg:
— Let wel dat er vier indelingscriteria zijn: op aantal, op geld, op vermogen en op energieproductie (die hangt, behalve van het vermogen, ook van de bedrijfstijd af)
— projecten werden in volgorde van oplopende kWh-prijs afgewerkt.
— de tabel is exclusief wind op zee

SDE+projecten eerste helft 2016_overzicht

Wat eerste conclusies:
— gemeten naar aantal winnen de zonnePV-projecten afgetekend (831 stuks)
— gemeten naar vermogen wint de biomassa met 964MW ruim (dat is incl. de post mee- en bijstook in kolencentrales) Maar ook zonder die post is biomassa de grootste post. Het ondoordachte anti-biomassa sentiment bij sommigen verdient nadere overweging.
— er zit maar weinig windenergie in

Ik ga er nog wel eens verder in grasduinen.

De biomassacentrale Meerhoven en het overige Eindhovense biomassaprogramma

Ik heb in deze kolommen al vaker over de stadsverwarming in het algemeen en die in de Eindhovense wijk Meerhoven in het bijzonder geschreven, en ook over de Warmtewet.

De stadsverwarming heeft twee, jegens elkaar vijandige, kanten die mij beide sympathiek zijn: enerzijds dat een stadsverwarming een goede manier is om zuinig met energie om te gaan, anderzijds dat bewoners vaak uitermate boos zijn vanwege de manier waarop de kosten bij hun in rekening gebracht zijn.
Wie over dat laatste meer wil lezen, moet maar kijken naar mijn commentaar bij de evaluatie van de Warmtewet (zie De Warmtewet moet anders! ).

De techniek van de biomassacentrale
Vandaag alleen over de technische kant van de biomasssacentrale in Meerhoven en dat is omdat Ennatuurljk op 20 juli 2016 daar een open dag had georganiseerd. Iedereen mocht in de biomassacentrale komen kijken waarmee de stadsverwarming in hoofdzaak gevoed wordt
(hieronder de basiswarmte).

Schema van de stadsverwarming in Meerhoven

De biomassacentrale draait er gemiddeld 500 ton hout per week doorheen. Dat hout komt van terreinbeheerders in pakweg het MRE-gebied (transportafstanden tot enige tientallen kilometers). Elk jaar is er een aanbesteding. De instanties die mogen leveren krijgen er €28 tot €30 per ton voor. Dat bedrag zou bijvoorbeeld Staatsbosbeheer kunnen helpen bij het beheer van het Leenderbos.
Het hout moet gesnipperd zijn (0,5 tot 5cm), onbehandeld en er mag geen zand inzitten.
hout+oven
De oven produceert stoom, die goed is voor 1,13MW_elen 5,6MW_th. Als de biomassacentrale de voorziene 50 weken per jaar nonstop draait, zou dat goed zijn voor ruim 30TJ elektriciteit en 170TJ warmte. Het zal in praktijk wel minder zijn, maar ik heb nog niet kunnen achterhalen
hoeveel minder.
De warmte gaat naar ruim 3000 woningen in de deel-wijken Grasrijk en Zandrijk, de stroom gaat het elektriciteitsnet in.
Het netto overall rendement van het systeem zit rond de 80%.

Het systeem heeft buffer- en backup voorzieningen.
In de twee weken dat de centrale buiten gebruik is, en in extreme situaties, wordt de levering voortgezet met gasturbines.
Het ‘torentje’ naast de centrale is een buffervoorraad voor ongeveer 4 uur warmtelevering.

Als ik de rondleider goed begrepen heb, worden de afgassen gereinigd met een Venturiwasser en daarna een doekfilter. Verder is een katalyti-
sche DeNox-installatie voorzien.
De as gaat als vulmiddel in asfalt.
Er zijn mij geen klachten bekend over de effecten van de biomassacentrale op de omgeving.

Een korte geschiedenis van de stadsverwarming Meerhoven
Meerhoven is als ecologisch moderne wijk ontworpen. Ik weet dat goed, omdat ik in de gemeenteraad zat toen alle plannen passeerden. Sindsdien is er nogal wat water bij de wijn gedaan. Het concept stadsverwarming gold in de jaren ’90 als modern-ecologisch. Ik deelde dat oordeel. De tijden zijn drastisch veranderd, maar ook nu nog vind ik dat een bestaande, technisch goede stadsverwarming doorslaggevende ecologische voordelen heeft. Of je er nu nog een zou moeten bouwen, is een ander verhaal dat nu te ver voert.

De stadsverwarming in Meerhoven als geheel is ouder dan de biomassacentrale.
De eerste woningen zijn opgeleverd rond of kort na 2000. Uit die tijd zijn dus ook de meeste leidingen.
De warmte kwam toen uit vijf gasgestookte warmte-krachtkoppelingen in Grasrijk en Zandrijk.

De biomassacentrale is in 2011 aan het bestaande systeem toegevoegd. De vijf vroegere WKK-inrichtingen verloren hun rol als productie-eenheden grotendeels (behalve in uitzonderlijke omstandigheden), en werden distributielocaties (in bovenstaand schema het middelste grijze hok).

De huidige onvrede van bewoners vloeit voort uit de wijze, waarop de aanlegkosten verrekend zijn. Een onevenredig deel van de onrendabele top is richting bewoners geschoven en dat is niet erg transparant gebeurd. De effecten daarvan zitten nog steeds in de tarieven.
Bovendien zijn huizen, die op de stadsverwarming aangesloten zijn, soms slechter dan overigens vergelijkbare huizen die niet op de stadsverwarming aangesloten zijn.
Voor zover mijn kennis reikt, is minstens een deel van de onvrede terecht.
Ik heb er echter moeite mee dat een kritiek op financiele aspecten van een concreet vormgegeven stadsverwarming omgezet wordt in een aanval op het concept als zodanig.

Het Eindhovense biomassaprogramma
Zoals veel steden, heeft ook Eindhoven de ambitie om op termijn energieneutraal te worden. Dat is overigens geen geringe opgave.
Onderdeel is een biomassaprogramma, dat momenteel uit 6 centrales bestaat.
biomassacentraletabel_Ehv_dec2014

Strijp T heeft overigens de hele buurt in de rook gezet (zie Houtrook op Strijp T ongevaarlijk? ). Dat kwam, naar men tijdens de open dag zei, doordat het hout te nat was, doordat de warmtevraag nog klein was, dat daardoor de centrale aan de ondergrens van zijn regelvermogen zat, en dat daardoor de verbrandingstemperatuur te ver zakte). Mogelijk. Maar het had niet mogen gebeuren.

Er staan geen bedrijfstijden bij, waardoor het jaarlijkse verbruik niet rechtstreeks geschat kan worden.
Wel meldt genoemde bron dat De Tongelreep jaarlijks 7600 ton CO₂bespaart. Als de Tongelreep anders met aardgas zou zijn gestookt, was dat gas goed geweest voor 136TJ.
Zo ook meldt de bron dat de overige vier centrales samen (Strijp S is nog in voorbereiding) goed zijn voor 21.600 ton CO₂, wat op dezelfde basis overeen zou komen met 386TJ.

Om dit alles enigszins te plaatsen: het totale finale energiegebruik van de gemeente Eindhoven (dat wat als energie wordt afgeleverd aan huishoudens, bedrijven, scholen etc) zit op 19.000 a 20.000 TJ. Dat cijfer kan worden vergeleken met bovenstaande TJ-aantallen.
Er is dus nog veel te doen en elke denkbare techniek moet uit de kast worden gehaald.

De Brabantse Uitvoeringsagenda Energie – het ECN-advies

Ik had beloofd nav de Uitvoeringsagenda Energie een derde artikel te schrijven, dat specifiek inging op de Quick Scan Warmte Noord-Brabant.

Die Quick Scan is een typisch verhaal.
De eerste reden is dat de Quick Scan gebruikt wordt om in het begin (blz9) de Uitvoeringsagenda Energie een wetenschappelijke tint te geven, terwijl de provincie zichzelf op het eind een taak oplegt (uitgedrukt in % van 287PJ). De koppeling tussen beide valt niet te achterhalen. Of die koppeling is goed verstopt, of ECN heeft zijn scan voor Piet Snot gemaakt.

Ontwikkeling bij autonoom beleid als de landelijke maatregelen uit het Energieakkoord uitgevoerd zijn — Ontwikkeling bij autonoom beleid als de landelijke NEV-maatregelen uit het Energieakkoord uitgevoerd zijn

Tweedens: de provincie maakt op blz9 een ernstige fout door hier bij-
stook in de Amercentrale en in de industrie, ter waarde van 6,4PJ, op te nemen. Die 6,4PJ zit al in de maatregelen waarmee ECN, op basis van autonoom beleid en uitvoering van maatregelen uit de Nationale Energie Verkenning (NEV), tot 36,4PJ duurzame opwekking in 2020 komt (zie boven). Dat is niet genoeg want 12,4% (zie mijn eerste artikel over dit onderwerp), en daarom doet ECN een pakket aanbevelingen, die het %
duurzame opwekking iets boven de gewenste 14% tillen. Dat pakket staat correct verwoord op blz 9 (bolletje 1,2,3,4,6). Bolletje 5 (genoemde 6,4PJ) mag daar niet staan, want dubbelop. Consequenties heeft dit niet, want het staatje wordt toch verder niet gebruikt.
Het is bovendien sowieso de vraag of de Amer9 open blijft.
Tenslotte geeft ECN om mij onduidelijke redenen alleen warmteopties als aanvullende maatregelen. Het klopt dat warmte een grote post is, en het is inderdaad verstandig om naar warmtemaatregelen te kijken, en ECN komt ermee tot 14%, maar het is niet logisch om je daartoe te beperken. Waarom niet bijvoorbeeld extra zonne-energie opgevoerd? Per slot van rekening moet er na 2020 verder verduurzaamd worden en zelfs al eerder als het Urgenda-vonnis standhoudt..

Maar de warmtevoorstellen van ECN zijn interessant in eigen recht want er moet sowieso een Brabants warmteplan komen (zie Brabants warmteplan nodig ). Daarom loop ik er doorheen.

De berekening van de opbrengst van de Nul op de Meter-operatie (NodM)
Dit is een ingewikkeld verhaal! Ik heb er minstens een uur op zitten puzzelen. Ik geef het toch, want er is tot nu toe onverantwoord weinig informatie over dit onderwerp gegeven. Ik weet overigens niet of het verhaal op de natte vinger van ECN berust of op bestuurlijk vastgestelde uitgangspunten. Ik denk het eerste.

Het verhaal heeft drie hoofdmoten: het aantal woningen, de besparing per woning, en de extra eisen die die besparing stelt.
– Het aantal. In de NEV worden 100.000 NodM-huizen opgevoerd als nationale maatregel. Brabant is 14,4% van Nederland, dus heeft Brabant er 14400 van het Rijk ‘te goed’. Het is me niet duidelijk of dat financieel al afgedekt is.
Brabant wil in 2020 40000 huizen NodM maken. Het verschil met die 14400 wordt opgevoerd als “Brabantse plus”. ECN rekent dus met 25600 woningen.
– ECN gaat er van uit dat de gemiddelde woning label B is (realistisch?). Die verbruiken elk gemiddeld 14991kWh warmte uit gas (1686m³ – realistisch?).
Als de woning NodM wordt, verbruikt hij in het model van ECN nog 8510kWh. Dat is een besparing van 14991-8510 = 6481kWh = 23,3GJ. Dit bij 25600 huizen –> 0,59PJ besparing.
Die 8510kWh wordt toegevoerd met een warmtepomp met een COP van 2,6. Dat kost 8510/2,6 = 3273kWh aan stroom. Het verschil 8510-3273 = 5237kWh = 18,8GJ wordt opgevoerd als besparing per woning. Over 25600 woningen –> 0,48PJ besparing.
– Die 3273 kWh stroom moet ergens vandaan komen. Bij NodM-huizen betekent dat extra opwekking door zonnepanelen, over 25600 huizen –> 0,30PJ extra opwekkingstaak .
Bovendien gebruiken de bewoners ook stroom voor het leven van alledag, bij ECN 3000kWh (het huidige gemiddelde). Over 25600 huizen –> 0,28PJ vervangende opwekkingstaak .
ECN gaat ervan uit dat deze 0,58PJ (=0,30+0,28) er inderdaad komt, en boekt het resultaat in als provinciale plus aan duurzame opwekking, zonder die overigens op blz 9, als bolletje 7 te noemen.
Dat betekent 22,6GJ per woning. Bij de huidige standaardpanelen betekent dat 29m², dus 20 panelen per dak. Kan alleen als een deel van die panelen in de wei komt te staan.

Het zou verstandig zijn om de NodM-operatie eens een keer goed in PS door te praten.

Besparingen anders dan woningen
ECN denkt dat het (als provinciale plus) mogelijk moet zijn om 2,3PJ te besparen door een betere afstelling van utiliteitsgebouwen (overheid, diensten, handel).
Bij de industrie krijgt de provincie geen poot aan de grond, denkt ECN. Daar wordt geen extra besparing als provinciale plus geprogrammeerd.

Geothermie
Geothermie in Brabant is nu afwezig. ECN gaat (op gezag van de provincie) uit van geothermie t.b.v. de Helmondse stadsverwarming (die daartoe eerst wel fors opgekalefaterd moet worden) en van drie industriele projecten, elk goed voor 0,25PJ. Samen dus 1,0PJ opwekking als provinciale plus.

Verduurzaming warmtenet Amer en Eindhoven
ECN gaat ervan uit dat het Amer-warmtenet open blijft en voor de helft gevoed wordt uit biomassa-bijstook of geothermie, en dat Eindhoven geen extra verduurzaming krijgt. Dat resulteert in een totaal van 0,74PJ duurzame opwekking als provinciale plus, welk getal verder nauwe-
lijks gespecificeerd wordt. (1TJ = 0,001PJ, NEV = het autonome beleid inclusief maatregelen Energieakkoord)

(1TJ = 0,001PJ, NEV = het autonome beleid inclusief maatregelen Energieakkoord)

Biogas en mestvergisting
In het autonome beleid (zie tabel) zijn volgens ECN de categorieën rioolwater, covergisting, overige vergisting en groen gas (=idem na zuivering tot aardgaskwaliteit) samen goed voor 2,3PJ in 2015 en 3,6PJ in 2020.
ECN meent dat het (als provinciale plus) redelijk is als aanvullende
duurzame 0,2PJ in te programmeren voor een GFT-vergister en 0,3PJ voor monovergisting van mest. Voor nog meer covergisting van mest ziet ECN geen ruimte bij gebrek aan voldoende covergistingsmateriaal.

Kleinschalige durzame warmte
ECN meent dat in de categorieën zonneboilers, biomassaketels en warmtepompen (anders dan in NodM-woningen) ongeveer 0,5PJ opwekking toegevoegd kan worden aan de ca 4PJ die al in het autonome beleid zit (mits de bijbehorende maatregelen inderdaad uitgevoerd worden).

Biomassa in de (meer grootschalige) industrie
Op basis van ervaringen bij bedrijven en clusters als Moerdijk, Cosun en Bavaria heeft het autonome beleid al ca 4PJ ingeboekt. ECN meent dat het redelijk is om als provinciale plus twee biomassaketels extra te programmeren, samen goed voor 1,6PJ opwekking.

Restwarmte in de industrie
Het theoretische potentieel aan 120⁰C-afvalwarmte in Brabant is ongeveer 12PJ. Tussen droom en daad zitten echter wetten in de weg en veel praktische bezwaren en uiteindelijk maakt ECN dit voor 2020 af op 2PJ.
Merkwaardig genoeg telt hergebruik van afvalwarmte in de landelijke wetgeving niet mee voor de duurzame taakstelling. ECN telt die 2PJ bij de besparing op.
kansen restwarmtebenutting Brabant

Al met al
Al met al meent ECN dat het op warmtegebied als provinciale plus boven op het landelijke beleid mogelijk moet zijn om
– 5,4PJ te besparen (1,1 NodM, 2,3 utiliteitsbouw, 2,0 restwarmte industrie)
– 4,9PJ duurzaam op te wekken (0,74 verduurzaming warmtenetten excl Helmond, 1,0 geothermie incl Helmond, 0,5 biogas, 0,5 kleinschalige warmteprojecten, 1,6 twee nieuwe biomassaketels industrie, 0,58PJ extra PV-opwekking tbv NodM)

De Brabantse Uitvoeringsagenda Energie – kwantitatief

De provincie Noord-Brabant heeft eind februari 2016 de Uitvoeringsagenda Energie uitgebracht (Zie http://www.brabant.nl/actueel/nieuws/2016/februari/-/media/B0B2BB7CD35D4B4FAC50368F4902A488.pdf ). Deze uitvoeringsagenda presenteert het programma waarmee de provincie de zelfgestelde taak om het nationale Energieakkoord uit 2013 en het Brabants Energie-
akkoord waar te maken wil waarmaken. Het is dus een belangrijk document. Daarom verdient het een kritische beschouwing. Ik ga daartoe drie artikelen schrijven: een kwantitatieve beschouwing, een kwalitatief-politieke beschouwing en een analyse van het aanvullende materiaal t.b.v. een Brabants Warmteplan.

In dit artikel de kwantitatieve analyse. Deugen de cijfers?
Ik heb over dit onderwerp al vaker geschreven (bijvoorbeeld Hoe 14% duurzame energie in Brabant in 2020 haalbaar is ).

Die vraag is makkelijker gesteld dan beantwoord. Eerst mijn eindconclusies, daarna de uitleg:
a) de beoogde besparing van 1,5% per jaar en 14% duurzame opwekking worden zonder nadere maatregelen niet gehaald (landelijk ook niet).
b) het Uitvoeringsprogramma voorziet in aanvullende maatregelen
c) daarmee worden de taken net wel of net niet gehaald, als alles goed gaat
d) de uiteindelijke duurzame opwekkingstaak leunt op drie grote bronnen waarvan er twee twijfelachtig zijn en één onwenselijk
e) de agenda is onduidelijk.
f) de zeggenschap van de provincie is beperkt
g) de thema’s Sustainable Energyfarming en Energieke landschappen zijn getalsmatig zwak uitgewerkt
h) mijn eindoordeel: niet ideaal, maar de beste praktische kans om te beginnen. Het afbreukrisico is reëel. Voeg reserveprojecten toe.

Brabantse energiebelans van Telos over 2011

Ad a): wat verbruikt Brabant en wat haalt Brabant zonder aanvullend beleid?
Er bestaat een goede nationale statistiek, maar niet van het energieverbruik van afzonderlijke provincies. Er moeten dus een vertaalslag gemaakt worden en daar zit interpretatieruimte in.
Ik had zelf voor Brabant een Finaal Energetisch Verbruik (FEV) ingeschat (energie die rechtstreeks aan de klant is afgeleverd) van 325PJ door Brabant als 15% van Nederland te schatten.
Telos (zie de Brabantse energiebalans hierboven) komt op een FEV in 2011 van 297PJ . Het is onduidelijk waarop Telos dit baseert.
De Klimaatmonitor (zie www.klimaatmonitor.databank.nl/ ) komt op een FEV van 297PJ in 2013. Maar het totaal van alle provincies is dan kleiner dan het Nederlandse FEV. Er is dus ergens een portie zoekgeraakt (medio februari 8,7%). Onduidelijk is hoe die over de provincies verdeeld is.
Neem ik de Nationale Energieverkenning 2015 en Brabant 14,4% van Nederland, dan heeft Brabant een FEV van 303PJ.
Het Brabants Energie Akkoord noemt als FEV 312PJ.

De quick scan, die de provincie door ECN heeft laten uitvoeren t.b.v. het Uitvoerinsgprogramma (en die misleidend Quick Scan Warmte heet terwijl hij over meer dan alleen warmte gaat), noemt voor 2015 290PJ. Zie Quickscan Warmte Noord-Brabant_ECN_feb2016
De verschillende benaderingen komen dus redelijk overeen.

Ga ik gemakshalve uit van Telos, dus van 297PJ in 2013, dan zou er t.o.v. 2014 tot 2020 6*1,5%=9% bespaard moeten zijn, dus 27PJ eraf, dus 270PJ over. Dat beschouw ik als taakstelling.
De ECN-Scan (dus de provincie) komt zonder aanvullend beleid in 2020 op 287PJ. Zonder nadere maatregelen haalt de provincie de besparings-
taak dus niet.

Als er in 2020 270PJ over is, moet 14% daarvan duurzaam zijn dus 38PJ. Op basis van de Quick Scan van ECN denkt de provincie aan 36,4PJ te komen. Zonder nadere maatregelen haalt de provincie de duurzame opwekkingsstaak dus niet.
Als er in 2020 287PJ over is (zoals ECN en de provincie zeggen), moet daarvan 14% = 40,2PJ duurzaam zijn.

Ad b) en ad e): nadere maatregelen en de indeling
De Uitvoeringsagenda hinkt op twee gedachten. Het verhaal begint met een ordening op natuurkunde en eindigt met een ordening op vijf maatschappelijk thema’s. De samenhang tussen beide wordt niet benoemd. Dat kan tot merkwaardige verschillen leiden. Die vallen niet meteen op, omdat er alleen bij de weergave van de ECN-scan absolute getallen genoemd worden. Mogelijk denkt men dat het publiek het anders te moeilijk vindt.
In geen van beide ordeningen wordt een beginjaar genoemd.

De vijf maatschappelijke thema's in de UItvoeringsagenda — De vijf maatschappelijke thema’s in de UItvoeringsagenda

Op blz 9 noemt de provincie natuurkundige maatregelen uit de ECN-scan (inclusief het voorgenomen landelijk beleid). De ECN-scan komt zonder aanvullend provinciaal beleid tot 3PJ besparing en 36,4PJ duurzame opwekking.
Daarop wordt een provinciale plus gezet
– van 5,4PJ aan besparing (1,1 Nul op de meter, 2,3 betere afstemming utiliteitsbouw, 2,0 restwarmte industrie) en
– van 4,9PJ aan duurzame productie (0,74 verduurzaming warmtenetten excl Helmond, 1,0 geothermie (4 projecten incl Helmond), 0,5 biogas, 0,5 kleinschalige projecten, 1,6 biomassa industrie (2 ketels) en 0,58PJ (tbv overblijvende elektriciteitsvraag om woningen Nul op de Meter te krijgen).
In deze aannames zit enig optimisme. Zo wordt aangenomen dat er in 2020 40000 woningen Nul op de Meter zijn (waarvan als provinciale plus 25600) en dat je op elke woning 20 gangbare zonnepanelen kunt leggen.

Op blz 40, 41 en 42 worden percentages (van 287PJ) genoemd per thema. Aan besparing wordt daar over de vijf thema’s samen ingeboekt 1,5+1,5 +2,5+0,0+0,5=6,0%, zijnde 18PJ over de jaren nu tot 2020.
Zo ook wordt daar als duurzame opwekking ingeboekt 2,0+2,5 + 6,5+0,0+3,0%=14%.
Als de ECN-besparing gehaald wordt, gaat het om 14% van 282PJ=39,5PJ, als de tweede systematiek gehaald wordt gaat het om 14% van 269=37,7PJ.

Ad c): wordt de taak gehaald?
De duurzame opwekkingstaak wordt (als je ervan uitgaat dat de lande-
lijke maatregelen waarop de ECN-scan berust inderdaad gehaald worden) in de eerste systematiek net gehaald ,want 36,4+4,8PJ > 40,2PJ.
In de tweede systematiek wordt de duurzame opwekkingtaak gehaald, omdat die er a priori ingestopt is.

Ik vind dat de besparingstaak voorschrijft dat in 2020 de totale FEV 270PJ moet zijn.
In de ECN-systematiek wordt dat niet gehaald (287PJ-5,4PJ > 270PJ).
In de tweede systematiek wordt die net wel gehaald (287PJ–18PJ=269PJ).

Ad d): een kritische beschouwing van drie bronnen van ECN
In het lijstje, waarin ECN uitlegt (zie hierboven) hoe het aan 36,4PJ
duurzame energie komt, staan drie posten die kritische aandacht ver-
dienen.
– een post van 3,4PJ ‘houtkachels huishoudens’. Deze post is niet
twijfelachtig, want dit mag en is een bestaand getal. Het is wel onwenselijk, omdat houtkachels in huishoudens soms ernstige effecten op de omgeving hebben.
– een post van 4,8PJ ‘meestook centrales’ is, wat mij betreft, niet per definitie onwenselijk maar wel twijfelachtig omdat men er van uitgaat dat de Amer9 open blijft. Die loopt op kolen met biomassabijstook en gaat mogelijk dicht.
– Een post van 6,0PJ biobrandstof (was in 2015 2,9PJ). Ik vind dat zowel de haalbaarheid als de wenselijkheid nadere uitleg verdienen.

Ad f): beperkte zeggenschap provincie
ECN stelt dat de provincie niet in staat is bij de industrie, bovenop de
Rijksinitiatieven, een eigen besparing te realiseren. De provincie hoopt wel 2,0PJ industriële restwarmte te kunnen hergebruiken, maar kan dat niet afdwingen. Zo ook 1,6PJ duurzame opwekking door biomassa als voeding voor stoomketels.
Dat let de provincie niet om bij het thema “energieneutrale industrie” 2,5% (7,4PJ) besparing in te boeken en 6,5% (18,7PJ) duurzame opwekking. De provincie meent dit te kunnen bereiken via vergunningen en handhaving, en via samenwerkingsovereenkomsten.
Het verschil in inschatting tussen ECN en de provincie is frappant.

Ad g): Sustainable Energyfarming en Energieke landschappen
De thema’s “sustainable energyfarming”en “energieke landschappen” zijn getalsmatig nauwelijks uitgewerkt. Er staan vooral sociale en
bestuurlijke passages die heel mooi zijn, maar waar niet aan te rekenen valt.
Op het einde wordt er op de bonnefooi een getal aan gehangen van 3% duurzame opwekking (zijnde 8,6PJ), voor Sustainable Energy Farming en Energieke landschappen samen.
Die 8,6PJ is heel erg weinig. Hij gaat al meer dan op aan windenergie (3,5PJ), vergisting en biogas (3,4PJ), en biotransportbrandstoffen (6,0PJ). Dat kan gewoon niet kloppen.
Wat hier ontbreekt is een forse opbrengst uit zonneparken.

Ad h): het eindoordeel
Mijn eindoordeel is dat de Uitvoeringsagenda technisch en natuur-
kundig zeker niet ideaal is, maar wel de beste praktische kans om te beginnen. Als alles zo gaat als de provincie zich voorstelt, is het verschil tussen wens en taakstelling in 2020 niet dramatisch.
Dàt het zo loopt als men zich voorstelt, is bepaald niet vanzelfsprekend.

Ik zou, als ik provincie was, flinke reserveprojecten definieren, en ik zou die zoeken in zonneparken. Dat is de grote afwezige in de berekeningen. Ik zou zeker 5PJ (10km²) neerzetten aan zonneparken. Die reserve ben je al kwijt als bijvoorbeeld de Amer9 dicht gaat.

NOS fors in de fout over koolstofbalans bossen

De NOS ging op 5 februari behoorlijk in de fout in het artikel “Bomen planten hielp CO₂-reductie juist niet” (zie http://nos.nl/artikel/2085042-bomen-planten-hielp-co2-reductie-juist-niet.html ), wat illustreert dat er tot in de hoogste kringen slecht gelezen wordt in natuurwetenschappe-
lijke teksten.

Een bos in de Elzas met loof- en naaldbomen

Wat de NOS zei en waarom dat onzin is
De NOS zei dat “Het op grote schaal planten van bomen in Europa heeft de afgelopen eeuwen geen bijdrage geleverd aan het verminderen van de opwarming van de aarde. Dat concluderen internationale wetenschappers die 260 jaar landgebruik in Europa hebben onderzocht.” . Dat klopt niet.
De volgende zin in het NOS-artikel is “De bevindingen staan haaks op het klimaatakkoord dat werd afgesloten in Parijs, waar herbebossing en bosbeheer als belangrijke strategieën werden genoemd om opwarming af te remmen.” Dat klopt ook niet.

De NOS baseerde zich op een artikel in Science van diezelfde dag. Ik heb er een samenvatting van dat artikel bijgepakt uit Science Daily (www.sciencedaily.com/releases/2016/02/160204150713.htm ) . Daar staat net even wat anders.

De crux is wat je met wat vergelijkt.
Science vergelijkt natuurlijke bossen in 1750 met een aangeplante bossen in 2010 (met commercieel waardevolle bomen als sparren en beuken), en concludeert dat daardoor de in het bos opgeslagen hoeveelheid koolstof verminderd is. Een deel van het verschil vloeit voort uit het vervangen van loofbomen door naaldbomen. Dat klinkt zeer logisch.
Dat is echter wat anders dan de NOS zegt. De NOS laat het natuurlijke bos als referentiepunt onbenoemd en kiest daardoor voor een nulsituatie (geen bomen) als referentie. Als de NOS het woord ‘herplanten’ in plaats van ‘planten’ gebruikt had, was het misverstand al bijna voorkomen.

Dus even precies geformuleerd: wie een denkbeeldige kale vlakte volzet met waardevolle sparren en beuken, dat bos beheert als een tuin en daarvan op een redelijke wijze oogst (de situatie in 2010), heeft in het ontstane systeem koolstof opgeslagen.
Wie vanuit diezelfde denkbeeldige kale vlakte een natuurbos laat groeien (de situatie in 1750), dood hout laat liggen en een struiken- en strooisellaag laat ontstaan, heeft in het systeem als geheel meer koolstof opgeslagen.
Science vergelijkt de beide eindsituaties onderling. Dan is in de overgang van het systeem in 1750 naar het systeem in 2010 de opgeslagen hoeveelheid koolstof gedaald.
De NOS vergelijkt door zijn slordige manier van schrijven het tuin-bos van 2010 met de oorspronkelijke denkbeeldige kale vlakte en beweert dat er bij het ontstaan van het tuin-bos geen koolstof opgeslagen is. Dat is onzin.

Men zou dit nog kunnen zien als een betreurenswaardige slordigheidsfout die iedereen wel eens maat (zelfs ik zelf, maar naar mij wordt minder gekeken dan naar de NOS).

De zin erop echter is nu dodelijk. Hier staat dat herbebossing en bosbeheer haaks staan op het klimaatakkoord en dus dat hierdoor geen koolstof opgeslagen wordt, waarbij opnieuw achterwege gelaten wordt vanuit welk uitgangspunt geredeneerd wordt. Een slordigheidsfout in een specifieke situatie wordt nu uitgeroepen tot een algemene waarheid, die in feite nog onwaarder is. Want ook in een koolstofrijk natuurbos is zinvol bosbeheer en een bescheiden oogst mogelijk en herbebossing van een uitgeput sojaveld is een zegen voor de mensheid.

Greenchoice
Ik had de NOS-uitzending zelf niet gezien, maar het verhaal kwam bij mij binnen via de nieuwsbrief van mijn groene stroom-leverancier Greenchoice. Die was boos, want die zit in een heleboel bosprojecten die door de NOS tussen neus en lippen met de grond gelijk gemaakt werden. Greenchoice sloeg terug met een artikel uit Nature (11 febr 2016), waarvan ik een weergave kies die op de BBC geweest is: http://www.bbc.com/news/science-environment-35492273 (De BBC is trouwens ook slordig, want ’11 times as much’ moet zijn ’11 times as fast’ – het is wat met journalisten en natuurwetenschap) .
Het Nature-artikel presenteerde een kaart, die weergeeft hoeveel Above Ground Biomass (AGB) er in tropisch Zuid- en Midden-Amerika er in 20 jaar bij zou kunnen groeien in secundaire bossen die groeien op de plaats waar ooit een natuurbos gestaan heeft. In 66 jaar zouden deze locaties op 90% van het oorspronkelijke natuurbos terugkomen, aldus Nature.

Map showing the above-ground biomass (AGB) potential growth over a 20-year period. Purple indicates a low forest-cover recovery potential, while the green indicates a high recovery potential

Bosbeheer, oogsten en koolstofopslag
Het is niet zo dat er op dit vlak geen discussies mogelijk zijn en het is jammer dat de NOS het probleem niet snapt. Science heeft een zinvolle vraag onderzocht.

Het verhaal over biomassabijstook in kolencentrales bijvoorbeeld is typisch ook zo’n onderwerp. Mijns inziens is het onder voorwaarden mogelijk dit in beperkte mate duurzaam te doen. Nog sterker, ook bosbouwdeskundigen denken dat. Zie –> Houtpellets en bosbeheer in de VS
