Laagste inkomens de zak door kostentoedeling klimaatbeleid?

Inleiding
Het is een belangrijke vraag die Milieudefensie op tafel gelegd heeft: hoe rechtvaardig is het klimaatbeleid en wat zijn de inkomenseffecten op verschillende typen huishoudens? Die vraag bepaalt rechtstreeks hoe het armoedige deel van de Nederlandse bevolking om zal gaan met het klimaatbeleid. Doe het verkeerd en de PVV staat likkebaardend klaar.

Milieudefensie heeft de vraag neergelegd bij CE Delft en dat gerenommeerde instituut heeft in maart 2017 het rapport uitgebracht “Rechtvaardigheid en inkomenseffecten van het klimaatbeleid”. Het is te vinden op www.ce.nl/publicatie/rechtvaardigheid_en_inkomenseffecten_van_het_klimaatbeleid/1930 . Maar (ik durf het bijna niet te zeggen), ik vind het een rapport met gebreken. Niet zozeer om wat er in staat als wel om wat er niet in staat.
Dit is de formele onderzoeksvraag:

Ik lees echter alleen maar een verhaal over de toedeling van de kosten en niet over de toedeling van de baten. Het is dus maar een half verhaal, of ik snap het verkeerd.
Het vraagteken in de titel staat er niet voor niets.

De aannames
Een dergelijk rapport kan niet bestaan zonder een heleboel aannames, teveel om hier allemaal op te schrijven. Een paar:

Het klimaatbeleid wordt geacht begonnen te zijn in 1990
“huidig” = 2015
De systematiek van het huidige klimaatbeleid verandert niet
Kosten die het bedrijfsleven maakt worden doorberekend aan de bevolking
Kosten bestaan uit heffingen en kosten van maatregelen (als isolatie of zonnepanelen)
Als heffingen worden meegenomen de energiebelasting (een algemeen dekkingsmiddel), de ODE (de Opslag waaruit de Duurzame Energie betaald wordt), de brandstofaccijnzen, en de BTW over dit alles.
Het ETS telt nu niet mee (want stelt niks voor), maar de koolstofprijs wordt (langs welk mechanisme dan ook) €500 per ton in 2050.
De energiebelasting voor grootverbruikers is 0 en blijft 0 .
De range in het besteedbaar inkomen (‘netto’) wordt in 10 gelijke stappen verdeeld. Soms worden de effecten op de 10-80-10% zichtbaar gemaakt (laag-midden-hoog), soms op de een na laagste en een na hoogste inkomensgroep.
Het besteedbaar inkomen van de laagste groep is €7358/y; midden €31797; top €87994
De studie geeft een interessante en goed leesbare beschouwing over het complexe begrip ‘rechtvaardigheid’, maar operationaliseert dat uiteindelijk tot het ‘draagkrachtbeginsel’ en het ‘de vervuiler betaalt’ beginsel. Het eerste beginsel leidt tot de grote verschillen waarover ik schrijf, het tweede leidt niet tot grote verschillen.

Het huidige kostenplaatje en afwezig batenplaatje
Dat alles maakt dat het huidige klimaatbeleid 5,155 miljard per jaar kost, verdeeld over 1,261 miljard maatregelen en 3,894 miljard heffingen.

De fysieke consumptie van deze drie groepen ziet er als volgt uit (A= een na laagste en B = een na hoogste 10%):

Na enig rekenwerk levert dit het volgende kostenplaatje (huishoudelijke producten staat er niet bij want daarvoor bestaat geen klimaatbeleid – is dat trouwens helemaal waar? A en A+-koelkasten en zo?):

Kosten van het klimaatbeleid voor drie categorieën huishoudens

Gecombineerd met de bijbehorende inkomens betekent dat, dat in 2015 de hoogste categorie 1,5% van zijn inkomen kwijt was aan het klimaatbeleid, de middengroep 2,0%, en de laagste groep 5,1%.

CE Delft geeft ook het plaatje voor voorbeeldinkomens uit de een na laagste (hieronder ‘laag’) en een na hoogste categorie (‘hoog’), uitge-
splitst naar gezinstypen. Dat geeft:

Kosten van het klimaatbeleid voor een zestal voorbeeldhuishoudens

Tegenover die kosten staan echter ook baten. Woningbouwverenigingen hebben in 2015 ook geïsoleerd en op koophuizen zijn zonnepanelen geplaatst. Dat brengt ook op. In bovenstaand plaatje zouden dus ook onder de as blokjes moeten staan.
Het zou best kunnen dat ook daar een inkomenseffect in zit. Helmond
bijvoorbeeld heeft veel lage inkomens en huurhuizen en plaatst nauwelijks zonnepanelen, Nuenen met het omgekeerde plaatst er veel. Nu ligt dat ook aan het achterlijke Helmondse energiebeleid en de goede Nuenense energiecoöperatie, maar daar ligt het niet alleen aan. (Zie ook www.bjmgerard.nl/?p=2231 ).
Je kunt op dit gebied wel van alles fantaseren, maar CE Delft geeft geen antwoord op de inkomensverdeling aan de batenkant.

Toch is inzicht in de batenkant essentieel voor de acceptatie van het beleid.

Als voorbeeld Woonbedrijf en Thuis
De Eindhovense woningbouwverenigingen Woonbedrijf (32000 woningen) en Thuis (11000 woningen) gaan als proef aan 900 huurders zes zonnepanelen aanbieden.
Dat kost de huurders jaarlijks in directe zin €152 in de servicekosten en indirect een onzichtbaar toegerekend deel van de eventuele subsidieverlening door het Rijk aan de SWS. Deze kosten zitten in het CE Delft-plaatje als ‘maatregelen’ en eventueel als ‘heffing’
Dat levert de huurders volgens de berichten (Eindhovens Dagblad 24febr2017) jaarlijks ongeveer 1300kWh/y op, momenteel goed voor €270/y (moeten de omstandigheden wel ideaal zijn). 1300kWh is zo’n 40% van het gemiddelde huishoudelijk stroomverbruik.
Omdat deze opbrengst voor een belangrijk deel uit niet-betaalde energiebelasting bestaat, komt een deel van de opbrengst ook ten rekening van ‘heffingen’, in dit geval ten gunste van de bevolking (krijgt een hef-
fing terug). Een ander deel van de opbrengst is echter reële productie en besparing.

Als je dit goed zou willen doen, zou je het eigenlijk niet op basis van individuele transactie moeten doen, maar op basis van collectieve organisatie, zodat ook huurders die toevallig op het oosten of westen uitkijken of die in een appartement wonen, er baat bij hebben. Maar dan zou de woningbouwvereniging (aldus in het ED) energieleverancier worden en daar zitten nogal wat haken en ogen aan (zeggen ze zelf).

Het kostenplaatje in de toekomst
Onder weglating van heel veel mitsen en maren geef ik de CE-plaatjes voor de 10-80-10% verdeling in 2030 en 2050:

Ontwikkeling in de relatieve kosten van het klimaatbeleid

Politieke bijstellingen van het beleid
CE Delft geeft aan dat ongewijzigd beleid leidt tot inkomenseffecten die voor met name de laagste inkomens onaanvaardbaar zijn. Ook als men rekening houdt met de onzekerheden en met de ontbrekende batenkant in het verhaal, blijft mijns inziens deze eindconclusie waar.

CE Delft doet (blz 45) een aantal aanbevelingen die ik kortheidshalve jat. Ik hoop dat de politiek er iets mee doet.

Zuidoost Brabant als trage supertanker richting energietransitie en de terreinbeheerders in spagaat

En zo zat ik op donderdag 6 april bij twee bijeenkomsten over hoe het MRE-gebied ( = Zuidoost Brabant rond Eindhoven en Helmond) energie-
neutraal moest worden. ’s Middags was er een bijeenkomst voor
bestuurders van het MRE-gebied in de Kasteelhoeve in Geldrop, ’s avonds had ik samen met Michiel Visser van de BMF en met Joop van Hout en Lieke Stoffelen van het Trefpunt Groen Eindhoven een bijeen-
komst belegd voor vrijdenkende geesten, waaronder die van de Terrein Beherende Organisaties (TBO), enkele provinciale politici, en met een echte prof erbij, om ook eens onafhankelijk naar het onderwerp te
kijken.

De bestuurlijke bijeenkomst
Men kan het in Eindhoven en Helmond niet laten, ze moeten de slimste en de eerste zijn. Dus zal het MRE-gebied de eerste regio zijn (in de kosmos) die energieneutraal is. Dat terwijl de regio nu eerder bij de laatste dan bij de eerste plaatsen rondhangt. Insiders schudden hun hoofd. Maar goed.

Onder de regionale inspanning ligt de Posadstudie (zie op deze site www.bjmgerard.nl/?p=4316 ). Die geeft een redelijk heftige inspanningsverplichting, maar hanteert aannames en heeft rekenfouten die toch nog redelijk wat lucht zouden geven.

MRE-bijeenkomst 06april2017 . Links Van Liempd, rechts Kuijken

Het proces wordt getrokken door Paul van Liempd (PvdA), wethouder in Waalre en Mathijs Kuijken(CDA), wethouder in Bergeijk. De eerste doet in MRE-verband de duurzaamheid en de tweede de Regionale Ruimtelijke Strategie. Ze doen hun best.

In de zaal zaten heel veel ambtenaren en bestuurders van de gemeenten, waterschappen en provincie, een aantal beroepslobbyisten van energiebedrijven of voor het eigen bureautje, en wat bezorgde burgers. Overigens was 89% van de aanwezigen met de auto.
Het was de derde zitting in deze “Atelier-reeks”. In eerdere zittingen had men afgesproken dat men niet zou blijven inzetten op ontsnappingsmogelijkheden in de toekomst, maar dat men nu zou beginnen. In elk geval sommigen zagen de beperkingen van de Posad-studie ook wel.

Het was geen kwaaie bijeenkomst. Ik kan niet in hoofden kijken, maar wat er gezegd werd ging de goede kant op, zij het niet als een flitsende sprint – inschatting van de politieke realiteiten zal daar niet vreemd aan zijn. Het overheersende beeld is dat van een supertanker die begint te varen.

De smart phone-stemming gaf enkele geprononceerde resultaten:

het grote publiek heeft er nog geen besef van hoe groot de uitdaging is (65%)
de overheid kan de energieneutrale regio het beste naderbij brengen door initiatieven te ondersteunen met maatwerk (41%), door samenwerking te stimuleren en wet- en regelgeving aan te passen (beide ca 22%). Subsidie was het minst populair, want de gemeenten hebben geen geld.
kennis kan het beste worden ingezet voor de transitie door concrete projecten te stimuleren en daar kennisinstituten bij in te zetten
het MKB heeft het meeste aan zekerheid over meerdere jaren (50%) en geld (33%). Meer vrijheid door minder regelgeving stond laag op de agenda (13%) en een communicatiecampagne werd nog veel mnder zinvol geacht.
de ‘oude’ infrastructuurbedrijven blijven hard nodig omdat die de infrastructuur beheren, kennis hebben en kansen zien (82%) en omdat we nog jaren fossiel nodig hebben (13%)
op dit moment is het hardst nodig een Deltaplanachtige totaalaanpak (71%) en een breed draagvlak (21%)

Hierna mochten acht mensen een korte pitch geven om het publiek naar hun werkgroep te lokken. Ik heb wat rondgelopen.
Woonbedrijf (de grootste woningbouwcorporatie van Eindhoven) had zijn Nul Op De Meter-projecten (NODM) afgeblazen. Die zouden voor hun woningen 80 a 90 mille per stuk kosten. In plaats daarvan wordt ingezet op kleinere projecten, bijv. ketelvervanging door een hybride warmtepomp. De woningen in kwestie hebben al spouwmuurisolatie en dubbel glas en het ketelprogramma brengt woningen met een C-label op A en woningen met een B-label op A+ . En dat voor €6500, waarvan een groot deel gesubsidieerd. Woonbedrijf probeert zo te werken dat de maatregelen compatibel zijn met NODM in bijvoorbeeld 2035.

(Nu nog) wethouder van Veldhoven, Nicole Ramaekers wilde Veldhoven energieneutraal maken, om te beginnen nieuwbouwprojecten.

De onofficiele bijeenkomst
Die vond ’s avonds plaats in ’t Bellefort.

De aanleiding was o.a. de spagaat, waarin de TBO’s zich bevinden, en waar de BMF mee moet dealen. “Wij hebben decennia geïnvesteerd in ons enige Brabantse Nationale Park Het Groene Woud, om daar een aantrekkelijk landschap van te maken, en nou willen ze daar windmolens midden in gaan zetten” aldus een vertegenwoordiger van Natuurmonumenten (een belangrijke TBO). Ik kan begrip opbrengen voor het standpunt, hoewel strikt genomen niet de natuur zelf onder die windturbines lijdt, maar vooral de menselijke beleving van de natuur. Het is een spanningsveld van jewelste, ook al met aanwezigen uit Boxtel die activistisch zijn in het plaatsen van windmolens. Die vinden dat Boxtel de meest ecologische gemeente is en op die eretitel hebben ze meer recht dan het MRE-gebied.

De TBO’s staan hier ook niet allemaal hetzelfde in. ’s Middags was er een werkgroep van Jan Fenten van Staatsbosbeheer, die als man van publieke organisatie medeverantwoordelijkheid voelde voor de oplossing van de energieproblemen, liever niet maar als dan toch, dan niet in Natura2000 – gebieden. Maar goed geplaatste turbines in de Boswachterij Kempenland of geothermie naast de Natura200-gebieden in De Peel zou bespreekbaar zijn. En biomassa (bijv. voor de stadsverwarming in Meerhoven) kon, want ze wisten precies hoeveel ze wel en niet konden oogsten, en tot nu toe nam de hoeveelheid hout toe. ( zie De biomassacentrale Meerhoven en het overige Eindhovense biomassaproramma )

Het ging er flink op los. De biljarters die aan de andere kant van de deur met een kampioenschap bezig waren vroegen of het niet wat zachter kon.

Vanwege deze spagaat had ik mijn commentaar op het Posad-rapport verder uitgewerkt en van een aantal suggesties voorzien. Ook had ik er de plannen van Urgenda en van Sijmons en TenneT kwantitatief naast gezet. Dit alles zou op termijn flink wat reserveruimte in de vraagstelling kunnen inbouwen. Kort samengevat:

doe tot 2023 gewoon wat in het Energieakkoord afgesproken is. Dat gaat sowieso de goede kant op
laat iedereen erg zijn best doen om wind op de Noordzee sterk uit te breiden
reken een evenredig deel van de wind op zee aan Brabant toe
import van duurzame energie is geen verwerpelijke zaak.
heb meer aandacht voor warmteprojecten

Men kan mijn presentatie HIER vinden. Commentaar wordt altijd op prijs gesteld.

We hebben afgesproken onze informele tijdelijke werkgroep uit te breiden en om er verder mee door te gaan. De energietransitie in Brabant is te belangrijk om alleen aan politici over te laten. Geïnteresseerden zijn welkom.

Geothermie op de TU/e

Tijdens het programma Energy Days van de TU/e komen er vaak interessante informatiemiddagen voorbij. Op 23 maart 2017 ging het over geothermie.
De sprekers waren

Brice Lecampion van de Universiteit van Lausanne, die vooral over de geothermische productie van elektriciteit sprak
Lydia Dijkshoord van RVO.nl (een agentschap van het Ministerie van economische Zaken) over het overheidsbeleid inzake warmte
Martijn van Aarssen van de onderneming IF Technology over de praktijk in Nederland
Ik maak gebruik van enkele van hun afbeeldingen.

Onderverdeling
Er bestaan nogal wat misverstanden over dit onderwerp. Vandaar eerst een indeling:

Geothermie_indeling naar diepte en techniek

Storage versus productie. Bij Storage stopt de mens de hoofdmoot van de warmte in het systeem (wat niet uitsluit dat er van onderaf ook wat warmte uit de aarde zelf bij komt).
Een Ground Source Heat Pump wordt bij ons aangeduid als Warmte-Koude Opslag (WKO) (zie bijvoorbeeld https://en.wikipedia.org/wiki/Geothermal_heat_pump )
Bij BTES wordt warmte opgeslagen in een boorgat, bij ATES in een aquifer (een watervoerende laag)
Bij alle “Storage” geldt de basiswet dat wat je er ’s winters uit haalt evenveel moet zijn als je er zomers instopt (afgezien van natuurlijke aanvullingen en verliezen).
Bij de andere categorieën komt de warmte uit de aarde zelf (zie https://nl.wikipedia.org/wiki/Aardwarmte ).
Productie van alleen warmte versus productie van warmte en elektriciteit.

Het is een kwestie van definitie of je Storage-technieken onder het trefwoord “geothermie” laat vallen. Ik zou het zelf niet doen, maar de ondernemingen die zich ermee bezig houden gebruiken dezelfde graafmachines en boren voor beide categorieën, dus laat maar zitten.

De TU/e heeft een ATES:

De techniek
De indeling is in open en gesloten systemen.

Een gesloten systeem is een grote WKO-inrichting. De vloeistof blijft in de buis.
Een klein open systeem (midden) is ook een WKO-inrichting. De warmte komt in hoofdzaak van de mens. De TUe-inrichting zit in deze categorie.
De rechtse inrichting is een geothermische bron in strikte zin.

Merk op dat in alle gevallen er sprake is van collectieve warmtelevering aan een middelgroot tot groot aantal woningen, of aan een grote commerciele of diensten-afnemer.
Mijns inziens is de toekomst aan de collectieve warmtelevering (en niet alleen vanwege de geothermie).

Een combinatie van een buis waarin het koude water omlaag gaat, en een waarin het warme water omhoog gaat, heet een doublet (dus midden en rechts). Het water wordt uit de koude buis geperst en verspreidt zich in de ondergrond, waarbij het de temperatuur van die ondergrond aanneemt en die ondergrond afkoelt. Een deel van het water bereikt de andere warme buis en stijgt daarin op om boven de grond zijn warmte als nuttige buit af te geven.

Horizontale dwarsdoorsnede van de bodem bij een doublet

Water kan alleen maar door steen kruipen als die steen van zichzelf doorlatend is (bijv. zandsteen), of met fraccen doorlatend gemaakt wordt. Die doorlatendheid is in Nederland de belangrijkste bepalende voorwaarde.
Fraccen bij geothermie is minder erg dan bij schaliegas.

Potentieel
Er bestaat geen duidelijke geofysische bovengrens aan de hoeveelheid opslag, wel praktische (het warme water kan wegstromen of komt in de boorpijp van de buurman).

Er bestaat in principe wel een geofysische grens aan aardwarmte. De warmtestroom vanuit de diepte is in Nederland gemiddeld 63mW/m² (in goede gebieden 10 a 20 meer). Als de geothermische inrichtingen in strikte zin steady state zouden functioneren, zou dat 2,0TJ/jaar*km² opleveren, opgeteld over het hele Nederlandse landoppervlak 68PJ/jaar.
Maar in praktijk functioneren ze niet steady state. Een inrichting haalt de aardwarmte sneller uit de grond dan de dieptes die terug aan kunnen vullen. Macro redenerend kun je daar een tijd mee bezig blijven. Met de kletsnatte vinger schattend, heeft zich onder elke vierkante meter in Nederland tot 4 km diepte een voorraad opgebouwd van 0,5TJ, dus onder het hele Nederlandse landoppervlak van 17*10^²¹ J. Als je, zoals TNO, meent dat je technisch/economisch in heel Nederland 850PJ/y kunt winnen, zou je op papier 20000 jaar vooruit kunnen. De tijd die de aarde nodig heeft om die hoeveelheid warmte aan te vullen is ongeveer 12* zo lang. Strikt genomen is geothermie, indien vormgegeven volgens TNO, dus een eindige bron.
In praktijk is geothermie nog veel eindiger dan hier aangegeven, omdat steen een slechte warmtegeleider is. Daardoor koelt een beperkt gebied rond de winlocatie veel sneller af dan het gemiddelde, waarop bovenstaande schatting gebaseerd is. Een praktische levensduur van de doublet is bijvoorbeeld 30 tot 50 jaar. Daarna moet je ergens anders boren en enkele eeuwen wachten tot de vorige bron weer opgewarmd is.

(Groei van geothermie in Nederland; 100GWh = 0,36PJ; dus in 2015 2,4PJ).

Concessiegebieden voor geothermie in Nederland

Voor welk probleem een oplossing?
In praktijk is geothermie in Nederland vooral een warmtebron.
Er is in Nederland een forse warmtevraag. Eenieder, die zich er voor inzet om woningen van het aardgas af te halen, zou eigenlijk ook een idee moeten hebben waar de nodige warmte dan wel vandaan moet komen. Het is in deze makkelijker om ergens tegen te zijn dan ergens voor te zijn.

De Nederlandse energiebalans ziet er uit als hieronder (dd 2015, RVO). Reken hier Brabant in goede benadering als 1/7 deel van Nederland.

Het warmtedeel binnen die energiebalans ziet er na uitvergroten zo uit:

Voor de duidelijkheid: wat in de energiebalans ‘conversion losses’ heet, is ook warmte, maar dan onbedoeld. In de volksmond afvalwarmte, bijvoorbeeld van elektriciteitscentrales. Het zou goed zijn daarvan een groter deel te gebruiken om aan de warmtevraag te voldoen, maar dit terzijde want het is geen geothermie.
De post ‘heat’ van 1255PJ is bedoelde warmte. Een massaal woningisolatieprogramma zal dit getal wel kleiner maken (met name de post onder de 100°C), maar zeker niet tot nul.
Geothermie kan een bijdrage leveren aan de warmtevraag. Onderstaand schema is een voorbeeld:

Mogelijke organisatie van een lage-T warmteleveringssysteem

Elektriciteit maken
In die delen van de wereld waar vulkanische verschijnselen voorkomen, wordt al decennia stroom opgewekt met geothermie, zij het dat dat nog steeds maar een klein deel van alle opgewekte elektriciteit is.
In Nederland zit je dan al gauw dieper dan 4 km en moet je fraccen.
Een schema dat tegenwoordig sterk in de belangstelling staat is de “binary cycle plant”. Het hete water wordt niet zelf stoom, maar staat via een warmtewisselaar de warmte af aan een gesloten secundair circuit dat gevuld is met een vloeistof met een laag kookpunt. De turbine zit op dat secundaire circuit.
De restwarmte wordt geleverd aan een stadsverwarming (zonder welke het project geen kans maakt en onverantwoord is, volgens Lecampion).

Een geothermische binary cycle-plant voor de productie van elektriciteit en warmte

TNO ontwikkelt warmtebatterij op basis van het hydrateren van zouten (update)

Er is behoefte aan opslagsystemen die een overschot aan warmte zomer kunnen opslaan en in de winter kunnen vrijmaken.
Die bestaan al. Warmte-Koude Opslag in de bodem is een voorbeeld, Ecovat in Uden doet het met grote watertanks en ook het Mijnwater-project in Heerlen is op dit gebied actief (zie ook Warmte in Brabant en het Mijnwaterproject )

“TNO is er, met Europese wetenschappelijke partners en bedrijven, als eerste in geslaagd een batterij te ontwikkelen die zonnewarmte in de zomer opslaat door middel van het hydrateren en dehydrateren van zouten. Het prototype is ontwikkeld en daarmee is een grote stap voor commerciële ontwikkeling gezet.” Zo begint een bericht van TNO (maart 2017) op zijn website ( de oorspronkelijke link bestaat niet meer . Nieuwe links zie onderaan dit artikel in de update).

Ook op de website van TNO, maar gedateerd 16 sept 2016, staat een interview met Huub Keizers, programmamanager Energie in de bebouwde omgeving. Dit is te vinden op https://time.tno.nl/nl/artikelen/zomerwarmte-voor-in-de-winter/ . Dit interview legt aan leken in begrijpelijke taal uit hoe het systeem werkt.

— – – –
Zomerwarmte voor in de winter

1. Wat is een warmtebatterij?
“Zoals een gewone batterij stroom opslaat, zo slaat de warmtebatterij warmte op. Zo kan zomerwarmte worden opgeslagen om er winterkou mee te verdrijven. TNO werkt in het internationaal consortium MERITS aan de ontwikkeling van een prototype van een warmtebatterij, die geschikt is voor woningen.”

2. Hoe werkt het?
“Het hart van de warmtebatterij is een groot vat gevuld met zout. Voor de liefhebbers: bij het systeem van TNO gaat het om natriumsulfide, een materiaal dat goedkoop is en ruim voorradig. Laden en ontladen van de batterij gebeurt op basis van hydratatie. De warmte die de batterij inkomt, droogt het zout. Wanneer later water wordt toegevoegd, komt de warmte weer vrij. Dit heet thermochemische opslag. Het invangen van de warmte kan bijvoorbeeld met zonnecollectoren, zoals mensen ze nu al op hun huis hebben liggen. De warmte die weer uit de batterij komt, is te gebruiken om water in een boiler op te warmen. Het warme water kan dan worden gebruikt voor de centrale verwarming of als warm water.”

“Het hart van de warmtebatterij is een groot vat gevuld met zout. Voor de liefhebbers: bij het systeem van TNO gaat het om natriumsulfide, een materiaal dat goedkoop is en ruim voorradig. Laden en ontladen van de batterij gebeurt op basis van hydratatie. De warmte die de batterij inkomt, droogt het zout. Wanneer later water wordt toegevoegd, komt de warmte weer vrij. Dit heet thermochemische opslag. Het invangen van de warmte kan bijvoorbeeld met zonnecollectoren, zoals mensen ze nu al op hun huis hebben liggen. De warmte die weer uit de batterij komt, is te gebruiken om water in een boiler op te warmen. Het warme water kan dan worden gebruikt voor de centrale verwarming of als warm water.”

3. Waar is een warmtebatterij voor nodig?
“We werken aan een toekomst waarin huizen geen energie meer verbruiken, maar zelfs energie opleveren. Het gaat dan om goed geïsoleerde, prettig leefbare en gezonde huizen, die beschikken over systemen om energie op te wekken. Dat zijn bijvoorbeeld zonnepanelen voor stroom en zonnecollectoren voor warmte. Om een huis echt energieneutraal te maken, is de opslag van energie essentieel – ook over de seizoenen heen. Bij duurzame energie zijn vraag en aanbod namelijk niet goed op elkaar afgesteld: op zonnige zomerdagen is de productie hoog en het verbruik laag, op donkere winterdagen is dat omgekeerd. Met een warmtebatterij is het overschot van de zomer ’s winters in te zetten.”

4. Wat doet TNO?
“TNO is een van de deelnemers aan het Europese samenwerkingsproject MERITS. Doel van het project is het aantonen van de technische haalbaarheid van de warmtebatterij. Behalve wetenschappers en onderzoekers van instellingen als TNO werken er ook industriële partners en het MKB mee. Het projectteam heeft een prototype gebouwd, dat nu naar Nederland komt. De technologie werkt, nu gaat het om het marktrijp maken. De komende jaren werken TNO-onderzoekers aan de verfijning van het ontwerp. Er is nog een belangrijke slag te maken om het systeem compacter te maken. Bijvoorbeeld door de energiedichtheid van het zout te verhogen en de toe- en afvoer van warmte en vocht te verfijnen. Hoe beter je dat doet, hoe kleiner het systeem wordt. Ook de levensduur en stabiliteit zijn belangrijk: de module moet probleemloos honderden keren kunnen laden en ontladen. Het belangrijkste doel is nu om de warmtebatterij kleiner te maken, liefst tien keer zo compact. Met de huidige efficiëntie zou de warmtebatterij namelijk nog te groot zijn voor in huis. We willen toe naar maximaal drie kubieke meter, zodat de batterij bijvoorbeeld in een kelder of kruipruimte past.”

5. Hoe verhoudt de warmtebatterij zich tot andere vormen van energieopslag?
“De compactheid is een voordeel; het zout kan veel energie bevatten. Nu gebruiken tuinders waterbassins om restwarmte in op te slaan. Dat werkt ook, maar dan heb je grote volumes nodig. Een ander voordeel van de warmtebatterij is dat eenmaal opgeslagen warmte niet ‘weglekt’, wat bijvoorbeeld bij de opslag van warmte in warmwaterbassins en stroom in gewone batterijen wel gebeurt. Dat betekent dat de warmte maanden opgeslagen kan blijven. Er is markt voor allerlei vormen van energieopslag, de warmtebatterij is een van de kleuren op het palet. Energieopslag zal altijd maatwerk zijn: wat in het ene huis werkt, kan niet in een ander huis, of werkt alleen goed bij opschaling naar wijkniveau. (…)

6. Wanneer is de warmtebatterij te koop?
“We hopen over zes jaar een product op de markt te hebben voor ‘early adopters’. Het is echter nog te vroeg om te praten over de terugverdientijd van de warmtebatterij. Dat hangt van zoveel factoren af. Maar het is duidelijk dat de prijs dusdanig moet zijn, dat het voor huiseigenaren interessant is. De verdere ontwikkeling van de warmtebatterij van TNO gebeurt onder andere binnen het Meerjarenplan Compacte Conversie en Opslag en het Europese project CREATE. TNO stopt dus veel energie in de warmtebatterij, om die – geheel in stijl – later terug te zien in een vernieuwende technologie voor de bouw- en energiemarkt.”

– – – – – –

Enkele punten van commentaar van mijn kant. (zie ook Warmte in Brabant en het Mijnwaterproject )

Zoals Keizers terecht zegt, zijn er verschillende vormen van seizoenoverstijgende vormen van warmteopslag, en is maatwerk nodig. Ik doe dan ook geen uitspraak over de kansen en bedreigingen van de ene opslagvorm versus de andere.

TNO streeft er naar het systeem onder de 3m³ te krijgen (maar dat is het nog niet), maar zelfs 3 kuub is voor een individuele woning al veel. Bovendien komen er waarschijnlijk extra voorzieningen bij, bijvoorbeeld aanvullende verwarming voor tapwater.
In een nieuwbouwwoning kan men misschien nog om een tank van 3 kuub heen bouwen (plus toebehoren), maar ik zie in een bestaande woning nog niet zo’n tank geïnstalleerd. Bovendien is het de vraag hoeveel dat allemaal kost.
Keizers zegt dan ook terecht dat het systeem mogelijk alleen werkt bij opschaling tot wijkniveau. Het zou dan een rol kunnen spelen bij een stadsverwarmingssysteem.
Ik zie dit verhaal als de zoveelste aanwijzing dat de verduurzaming van de bestaande woningbouw om nieuwe vormen van centrale warmtelevering zal gaan vragen.

De container op de afbeelding, waarin TNO zijn opslagtanks ondergebracht heeft, wordt verwarmd met een zonnecollector. Die wijze van verwarming is echter niet essentieel voor het project. Elke warmtebron kan ingezet worden, bijv. ook geothermie, restwarmte van bedrijven, overtollige elektriciteit uit PV-systemen, enz. Dat maakt de bruikbaarheid van het systeem groter.

Thermochemische opslag van warmte (TNO), gebaseerd op CaCl2 . De afbeelding is downloadbaar op de eerste van bovenstaande websites (onderaan).

Update dd 09 mrt 2021

Sinds de publicatiedatum maart 2017 is TNO een eind verder. De webpagina’s www.tno.nl/nl/tno-insights/artikelen/een-warmtebatterij-voor-in-huis-compact-stabiel-en-betaalbaar/ en www.tno.nl/nl/over-tno/nieuws/2020/9/doorbraak-in-ontwikkeling-warmtebatterij-voor-woningen/ geven de nieuwere informatie.
TNO is erg tevreden over de ontwikkelingen. TNO is er, naar eigen zeggen, nu in geslaagd de opslagdichtheid te verdrievoudigen naar 0,35 GJ/m3, en dat is een primeur en wereldrecord.

Een woning-exemplaar zou de grootte hebben van ongeveer een koelkast.

“Bij deze reactie komt warmte vrij. Het prototype dat TNO binnen het Europese OPZuid-project SSUSG (Sustainable Selfsupporting Urban Smart Grid) met partners heeft ontwikkeld, bestaat uit twee thermisch geïsoleerde modules met compartimenten voor het zout en voor het te verdampen of condenseren water. Het laden en ontladen van de warmte kan op deze manier in een compact apparaat dat makkelijk in een woning past.
De door TNO ontwikkelde batterij kan warmte zowel voor korte periodes als voor een heel seizoen opslaan. Zo kan in de zomer opgewekte energie worden opgeslagen en gebouwen in de winter verwarmen en van warm water voorzien. Bovendien kan de batterij tevens elektrische energie in de vorm van warmte opslaan.” aldus TNO op bovenstaande webpagina dd 09 september 2020 .

Het product van TNO is interessant, maar ik waag mij op deze site niet aan technische adviezen. Of een warmtebatterij in een concrete woning mogelijk en zinvol is, hangt van meer af dan alleen maar de batterij zelf. Zoals isolatie, leidingen, woningtype, warmteanabod en dergelijke. De warmtebatterij moet passen in een groter geheel.

Welwillend, maar afhoudend antwoord op brief over warmteplan Kempervennen – update 20feb2017

De energiemanager, Wilbert Hermans, van de landelijke organisatie Centerparcs heeft Milieudefensie geantwoord op de brief over een warmteplan voor zijn vestiging Kempervennen in Bergeijk. De afvalwarmte van skihal Montana (een zelfstandige onderneming) zou ingezet moeten worden in de naastgelegen Kempervennen-faciliteiten. Zie het eerdere artikel Milieudefensie in Open Brief aan Kempervennen: maak een warmteplan!

Montana Snowcenter op het Kempervennenterrein in Westerhoven (Bergeijk)

Een dergelijk plan is al eens besproken in november 2015, zegt Hermans. Er zijn echter nogal wat mitsen en maren, zoals de onderlinge
afstand, de benodigde temperaturen, de kosten van een backup-voorziening en de kosten van verbouwing in een draaiend park.
Daardoor is het nog niet tot realisatie gekomen, maar wat niet is, kan in gewijzigde omstandigheden nog komen.

Centerparcs wil in 2020 20% energie bespaard hebben t.o.v. 2010, en zat eind 2016 op een tussenstand van 12,5% (dus ongeveer op koers).
De vergelijking met Landal (een klein prikje) gaat men graag aan.

Voor de volledige brief zie brief kempervennen-antwoord 09 jan 2017

Commentaar.
Wat Hermans zegt, is niet absurd. Het zijn de gebruikelijke problemen bij warmte-investeringen.
Technisch zijn de problemen oplosbaar. Met warmtepompen zijn temperaturen van elk niveau naar elk niveau op te fokken. Er worden met warmteleidingen veel grotere afstanden overbrugd dan van de skihal naar de Kempervennen, hoewel dat op een gegeven moment onpraktisch wordt.
Het is vooral een financieel verhaal. Daarmee geldt voor Centerparcs wat voor veel andere ondernemingen ook geldt, nl dat in praktijk alleen hele korte terugverdientijden tot investeringen leiden.

Overigens bestaan er voor het bedrijfsleven de verplichtingen van het Aktiviteitenbesluit en het systeem van MJA-subsidies. Ik ga daar voor Milieudefensie, samen met iemand anders, daar eens rustig op zitten studeren.

Het resultaat van dat rustig nadenken is dat ik voor MilDef een nieuwe brief aan Center Parcs geschreven heb met waardering voor de positieve grondtoon van het antwoord, maar met een aantal kritische vragen. De brief is hier Montana_brief aan Hermans (CPE) met vragen_16 febr2017 te vinden.
Aangedrongen wordt op een Energie Prestatie Keuring, zoals die elders in het bedrijfsleven ook gepraktiseerd wordt. Verder wordt gemeld dat de relatief lage impact, die het gebruiken van restwarmte op het landschap heeft (vergeleken met all electric)in het belang van Center Parcs is.
de vraag over de vijf jaar-termijn staat erin omdat de Wet Milieubeheer eist dat investeringen met een kortere terugverdientijd dan 5 jaar verplicht zijn. Overigens hebben restwarmteprojecten vaak ene langere terugverdientermijn.

Duurzame energie kan zeer grote impact krijgen op het Brabants landschap

Inleiding over grootschalig en kleinschalig
Mensen houden zich vooral bezig met kleine, individuele energieprojecten in de eigen omgeving. Zo hoort het, vinden ze en daarbij hoort logischerwijs de opvatting dat duurzame energieprojecten bottom-up
ontwikkeld horen te worden en dat energiecoöperaties en vergelijkbare stichtingen de maat der dingen zijn.

Dat kan tot draagvlak leiden, maar niet tot grote getallen. Het PBL heeft becijferd dat de gezamenlijke Nederlandse energiecoöperaties tot 2020 enkele PJ toe zullen voegen aan het duurzame energiepakket, terwijl het totale Nederlandse energiebudget ca 3200PJ is. Die paar PJ is misschien een onderschatting, maar dan nog halen wij de Klimaatovereenkomst van Parijs er niet mee.

Wie het Parijse klimaatakkoord als uitgangspunt neemt, praat over getallen die minstens enkele honderden maal de gezamenlijke energiecoöperaties zijn, en denkt dus macro. Ik denk zelf meestal macro. ‘Macro’ is alleen te behappen voor kapitaalkrachtige, professionele organisaties die sinds de (door mij betreurde) privatisering van de op NUTS-basis geschoeide energiemaatschappijen allemaal in particuliere handen zijn. Ik zou willen dat er weer een grote publieke energie-
maatschappij kwam.
Mede omdat ze particulier zijn, worden die grote organisaties als NUON of Raedthuys als boemannen gezien die, dwars tegen de bevolking in, hun grote projecten willen doordrukken (zie bijv. het 100MW- windproject langs de A16).

De twee invalshoeken moeten op een of andere manier in elkaar gaan grijpen. Goede participatieregelingen en idem afspraken zijn essentieel.

De ruimtelijke effecten van windturbines en grote zonneparken laten dezelfde tweedeling zien.
Eén turbine in de onmiddellijke leefomgeving is vooral een leefbaar-
heidsprobleem.
Van de ruimtelijke effecten van duizenden turbines en honderden hectares zonnepark, kunnen slechts weinigen zich een voorstelling vormen, zelfs niet bij Brabantse natuur- en milieuorganisaties. Men heeft geen idee van de maat en de schaal van de installaties, die nodig is om Nederland in 2050 voor 80 tot 95% minder CO₂ te laten produceren dan in (bijv.) 2014.

De provincie begint er over na te denken
Beleid begint logischerwijs bij Rijk en provincie. De provincie Brabant (waarover ik van nu af spreek) is begonnen de kennisleemte te vullen met de publicatie van bureau Posad “Gebiedsstrategie Duurzame Energieopgave provincie Noord-Brabant” (sept 2016). Eventueel bereikbaar via https://metropoolregioeindhoven.nl/thema-s/ruimte-voor-energie en dan doorklikken.
Brabant Kennis heeft een interactief publieksdocument van gemaakt waar op een wat levendiger manier hetzelfde in staat http://brabantkennis.nl/energie-in-zicht/ .

Van nu af bespreek ik het werkstuk van Posad.

De Brabantse energievraag

Finaal Energetisch Verbruik Brabant 2050

Na de goedbedoelende, maar technisch zwakke documenten “Brabantse Energie Akkoord” en “Provinciale Uitvoeringsagenda Energie” ligt er nu voor het eerst een document dat probeert te starten vanuit een kwantitatieve analyse die te volgen is (hoewel niet vlekkeloos). Aangegeven is het Finaal Energetisch Verbruik van heel Noord-Brabant.
Aangenomen wordt dat in de autonome ontwikkeling de energievraag van 290,5PJ in 2014 zou stijgen naar 319,9PJ in 2050. Maar er wordt een besparingsprogramma opgezet, waardoor de energievraag in 2050 244,5PJ is (denkt men). De besparing, en alle deelbesparingen, worden gegeven als (2050 zonder) minus (2050 met besparing). Totaliter dus 319,9-244,5PJ = 75,3PJ.

Aan die besparing (die ik nogal laag ingeschat vind) liggen aannames ten grondslag.
Vervolgens worden scenario’s bedacht die, bij elkaar opgeteld, tot die 244,5PJ aan duurzame energie komen. Ook daaraan liggen aannames ten grondslag. Ik kom op beide terug.

Dat lukt net als men in alle scenario’s de maximale variant neemt (conclusies blz 43). Je komt dan uit op:

Maximale opbrengst windturbines 7,58MW Brabant

Windenergie 142,4PJ, opgewekt door 2270 turbines van 7,58MW per stuk (ter vergelijking: Brabant moet 470MW uitvoeren van het landelijke 6000MW – programma, en dat gaat na voltooiing 3,6PJ per jaar opleveren)
Zonne-energie 70,9PJ, waarvan 9,1PJ opgewekt op het 37km² dak (effectief wordt geacht te zijn 18% van alle dak), 4,4PJ op stortplaatsen, en 57,3PJ in parken van samen 143km² groot (ter vergelijking: in 2015 wekte de zon aan stroom en warmte in Brabant 0,9PJ op)
Geothermie en restwarmte 17,9PJ , opgewekt als 7,8PJ bij woningen en 10,2PJ bij kassen, en wat industrie)
Biomassa 24,8PJ, opgewekt uit 6,6PJ covergisting en 18,2PJ monovergisting van mest (9.3 miljoen ton rundermest, 10,6 miljoen ton varkensmest, en nog zo het een en ander)

Totaal geeft dit (142,4+70,9+17,9+24,8) = 256PJ (en niet 253PJ, zoals Posad zegt).

Behoorlijk heftig, maar wat waren de gebruikte aannames?
Dit op te splitsen in technische aannames enerzijds en afbakenende keuzes anderzijds.

Er zijn technische aannames t.a.v. de omrekening van een oorzaak in een opbrengst (bijv. wind in PJ), en t.a.v. het besparingsprogramma.
Aan de eerste heb ik niet echt gerekend. Op het oog klopt het allemaal redelijk en de kengetallen komen ongeveer overeen met wat ik zelf ook gebruikt heb bij eigen schattingen (zie Hoe 14% duurzame energie in Brabant in 2020 haalbaar is ).
In het besparingsprogramma worden enkele merkwaardige keuzen gemaakt.
Zo waardeert Posad de bestaande Brabantse woningen slechts tot label B op en beweert dat label A-woningen minder besparen dan label B-woningen (minder gas, maar onevenredig meer stroom). Dat laatste
lijkt me sterk. Maar het is typisch dat de provincie al jaren op het Nul Op de Meter-scenario tamboereert, terwijl er nu een zeer relevant document ligt namens diezelfde provincie, dat geen woord wijdt aan diezelfde Nul Op De Meter-woningen.
Het bespaartempo bij de industrie wordt op 1% per jaar gezet (dus t.o.v. het autonome groei-scenario), wat naar mijn smaak laag is, maar bovendien onjuist uitgerekend wordt. 36 jaar lang 1% eraf betekent *0,696, maar doe ik dat met het autonome ontwikkeling-gebruik in 2050, dan kom ik nog op een lager getal uit dan Posad geeft. Volgens de eigen systematiek zou de industrie in 2050, na besparing, nog 68PJ nodig hebben en geen 77PJ.
Verder rijdt bij Posad in 2050 alleen personenauto’s elektrisch. Over bussen en vrachtauto’s wordt niets gezegd.
Volgens mij onderschat Posad de mogelijke besparing met zeker 10 a 20PJ (dus van 244,5 moet 10 a 20PJ af).

Maar de grootste impact hebben de afbakenende keuzes.
Dat zijn er twee.
– op de eerste plaats dat Nederland als geheel autarkisch moet zijn op energiegebied. Dat heeft zich gaandeweg tot een soort dogma ont-
wikkeld, maar waarom eigenlijk? Nederland importeert nu ook grofweg de helft van zijn energie. Waarom zouden we geen zonneenergie importeren uit Marokko of Spanje of Griekenland? Is de EU ook nog eens ergens goed voor.
– dat Brabant binnen Nederland autarkisch moet zijn. Alle Posad-scenario’s spelen zich geheel binnen Brabants grondgebied af.
Biomassastromen kunnen alleen binnen de provincie benut worden, hetgeen, gegeven de hoeveelheden veevoer uit verweggistan, nogal vreemd klinkt. Mag van Posad ook het veevoer niet meer van buiten Brabant komen? Klinkt te mooi om waar te zijn.

Maar het kwantitatief belangrijkste effect is dat wind op zee niet meegenomen wordt. “Brabant energieneutraal” is geen doel op zich, maar een middel. Het doel is “Nederland energieneutraal”. Dus mag men, naar mijn smaak, zo’n 15% van de geschatte opbrengst van het nu lopende 4450MW-programma op zee (binnenkort goed voor zo’n 50PJ) aan Brabant toerekenen. Scheelt weer 7 tot 8PJ.
Nog veel meer zoden aan de dijk zet het revolutionaire Energetic Odyssey-voorstel (nog niet meer dan een voorstel) om met de gezamenlijke Noordzeelanden 25000 windturbines op de Noordzee te bouwen (zie www.hnsland.nl/nl/projects/2050-energetic-odyssey en www.bjmgerard.nl/?p=4244 ). Die zouden samen goed moeten zijn voor ca 90% van de elektriciteitsproductie van de deelnemende landen, zijnde ongeveer 1/3 deel van de totale energiebehoefte.
De Provincie zou zich er met kracht voor moeten inzetten dat dit project zo snel mogelijk gerealiseerd wordt. Dat zou het totale Brabantse plaatje van de elektriciteitsopwekking veel beter te behappen maken. De gezamenlijke milieuorganisaties en de progressieve politieke partijen zouden zich achter dit Odyssee-plan moeten scharen.

Warmte en biomassa en de resterende elektriciteitstaak
Zelfs als de elektriciteitsproductie, zoals in het Odyssee-project, grotendeels op zee zou plaatsvinden, dan blijft er nog steeds een formidabele taak over.

Aan elektriciteit moet er nog steeds 20 a 25PJ op het Brabantse land opgewekt worden. Zelfs dat is nog een forse nieuwe taak.

127,2PJ van het totale Brabantse 290,5PJ-budget (44%) bestaat uit warmte, meestal afkomstig uit aardgas dat er straks niet meer is. Daar zal iets mee moeten gebeuren.
Dat Posad inzet op biomassa, waarvan het meeste in de vorm van mestvergisting, is dan ook principieel te volgen. Ik heb er zelf ook voor gepleit. Wat niet meteen te beoordelen is, is op hoeveel dieren de schattingen gebaseerd zijn. Als dat de huidige veestapel is, is er een probleem want die is veel te groot. Als dat (bijvoorbeeld) driekwart van de huidige veestapel is, kan daar, wat mij betreft, over nagedacht worden. Hier passen geen reflexmatige afwijzingen.
Het biomassadossier is ingewikkeld en veel hangt met veel samen. Iemand die er verstand van heeft, zou eens vanuit dat vertrekpunt naar de Posad-studie moeten kijken.

Verder verdient de toekomst van de collectieve warmtelevering veel meer aandacht van milieuorganisaties en progressieve partijen. In de toekomst zal collectieve warmtelevering (WKO, groen of hydrolysegas, en restwarmte en geothermie) een veel belangrijker rol spelen dan nu. Zie onder andere CE rekent klimaatneutrale warmtevoorziening woningen door voor 2050

Biomassaprojecten en collectieve warmteprojecten zijn visueel veel minder overheersend dan elektriciteitsprojecten als wind en zon. Het is in het belang van het landschap om die hoger te waarderen.

CE rekent klimaatneutrale warmtevoorziening woningen door voor 2050

Inleiding
CE Delft heeft op verzoek van GasTerra (groothandel in gas) en de Gasunie (de leidingen) scenario’s doorgerekend om de warmtevraag van alle Nederlandse woningen in 2050 geheel klimaatneutraal te verzorgen. Er is een hoofdscenario, waaruit ik de resultaten (en de afbeeldingen) put, en er zijn nevenscenario’s waarin steeds één variabele veranderd wordt (waaronder een scenario waarin 2050 in 2040 veranderd wordt). Ik ga niet op deze nevenscenario’s in.
De in juli 2016 gepubliceerde studie is te vinden op http://www.ce.nl/publicatie/een_klimaatneutrale_warmtevoorziening_voor_de_gebouwde_omgeving_%E2%80%93_update_2016/1838 . Het is een uiterst interessant, zij het voor leken niet makkelijk leesbaar, werkstuk.

De studie is gebaseerd op het CEGOIA-model van CE ( http://www.ce.nl/ce/cegoia_-_warmte_gebouwde_omgeving/957 ). Daar valt te lezen dat behalve het openbare rapport, CE ook diensten aanbiedt aan gemeenten, instanties etc. Daarvoor gelden tarieven en dat deel van het verhaal is dus niet openbaar. Maat niet uit, want het zou toch te ver voeren. Een voorbeeld van wat er kan:

Opdracht van GasTerra en Gasunie, is dat wel te vertrouwen?
Ja. Het verzoek is gewoon rechttoe, rechtaan gedaan en staat netjes genoemd. Bovendien is CE Delft een zeer gerespecteerd en op dit terrein een van de meest gerespecteerde bureau’s in Nederland.
Bovendien is er een reden voor het verzoek.

Gasloos of gasarm en zo dat laatste, welk gas?
Elk model wordt per definitie gebaseerd op keuzes.

CE gaat er van uit dat het aardgas in 2050 tot nul is afgebouwd. In 2012 was de warmtevraag van de Nederlandse woningvoorraad 386PJ, waarvan 373PJ uit aardgas (wordt dus 0) en de rest uit de stadsverwarming.
CE gaat er van uit dat er geleidelijk aan alternatief gas komt uit twee bronnen:
– groen gas (methaan) uit biomassa, waarvan ca 51PJ aan woningen ten goede komt en ca 21PJ aan de utiliteitsbouw. Dit kan gewoon in het bestaande gasnet en heet in de diagrammen “gas”.
– hernieuwbaar gas uit overtollige elektrische energie, die bijv in waterstof wordt omgezet. Dit kan niet onbeperkt in het bestaande gasnet en wordt op meer centrale locaties opgestookt tbv collectieve warmtevoorziening. Voor woningen, utilitair en andere behoeften samen wordt ca 180PJ ingeschat, waarvan 41PJ voor woningen. In de diagrammen heet dit “bijstook”.

GasTerra en Gasunie menen dat de toekomst gasarm zal zijn en niet gasloos (waar ze waarschijnlijk gelijk in hebben), en hebben dus belang bij deze studie.

Welke andere gegevens of aannames?

de studie moet sturen op de laagste systeemprijs (variabele plus systeemkosten)
gegevens van alle 12000 buurten in Nederland
data van de aanwezige en toekomstige restwarmte en de verdeling over Nederland (alleen >0,4PJ/y)
gegevens van geothermiemogelijkheden
data van enkele standaard-hybride en all-electric warmtepompen. Een warmtepomp werkt als een koelkast. Hij produceert weinig warmte, maar verplaatst veel warmte in de gewenste richting. Hij kan bijv. 4GJ binnen afleveren door 1GJ stroom in warmte om te zetten, en 3 GJ warmte uit bodem of atmosfeer of ventilatielucht te halen. Warmtepompen werken op elektriciteit. Een hybride warmtepomp kan bij heel koud weer daarnaast ook gas verstoken en is dus wat flexibeler.
groen en hernieuwbaar gas en elektriciteit worden CO₂ – loos opgewekt
warmtenetten hebben geen hele grote warmtebuffers
heel veel technische en financiele gegevens

Waar kom je met dit alles op uit?
De studie bevat een stortvloed aan uitkomsten, maar ik beperk mij tot de hoofdvariant en dan tot die, waarvan het politieke belang het grootste is.
Enkele diagrammen.

Verdeling van het aantal woningen per techniek in 2050

Hierin zijn restwarmte, geothermie en WKO collectieve opties en HR-ketel en warmtepompen individuele opties (WKO = Warmte Koude Opslag).

Warmtevraag en finaal energieverbruik per techniek in 2012 en 2050

Voor de jaren 2012 en 2050 wordt links de warmtevraag weergegeven en rechts energiehoeveelheid, waarmee aan deze vraag tegemoet kan worden gekomen. Zoals gezegd wordt de verwarmingstechniek veel efficienter.
Als het goed is, hoort bij 2050 geen CO₂ – emissie meer.

Verloop van de finale energievraag tussen 2016 en 2050

Hierboven het tijdpad van 2016 tot 2050. (Als 2050 2040 wordt, ziet het plaatje er in essentie niet veel anders uit, alleen gaat alles sneller. En moeilijker!)

Conclusies, waaronder politieke

De hoofdmoot van de toekomstige warmtevoorziening in Nederland zal gebaseerd zijn op collectieve systemen, dus stadsverwarmingen. 83% van de woningen (goed voor 80% van de warmtevraag) zal gebruik maken van een van de collectieve opties restwarmte, geothermie of WKO. Het is dus van groot belang dat de Warmtewet anders wordt ingericht en dat bewoners betere aansluitvoorwaarden en een betere rechtspositie krijgen. Zie Een informatieavond over de stadsverwarming in Meerhoven en De Warmtewet moet anders!

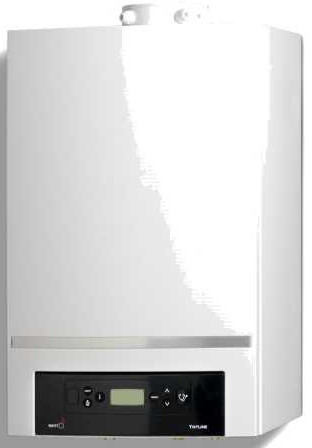

Gangbare HR-ketels zijn een uitzondering geworden.
In de studie komen geen grote warmtebuffers voor, waarmee bijv, een seizoen overbrugd kan worden (zie Warmte in Brabant ). Het zou een gunstige invloed kunnen hebben om die er, gekoppeld aan een warmtenetwerk, in te brengen in een vervolgstudie.
De drijvende kracht achter de studie was de laagste prijs–randvoorwaarde. Dat blijkt bijvoorbeeld uit de relatief bescheiden daling van de warmtevraag tussen 2012 en 2050. Dat komt omdat isolatie niet altijd de financieel voordeligste techniek is.
Een andere onderzoeksvraag (bijv. of het sneller kan of dat de besparingen optimaal moeten zijn), zou tot een andere studie geleid hebben.
De studie veronderstelt een belangrijke bijdrage van biomassa. In milieukringen bestaat de neiging om op politiek correcte, maar intellectueel losse gronden de neiging om met de grootste argwaan naar biomassa als energiebron te kijken. Dat zie je bijv. als het om mestvergisting gaat.
Mestvergister

Biomassa moet zakelijker en met meer goodwill beoordeeld worden.
het wordt in de studie allemaal droog opgeschreven, maar de uitvoering van dit project is een gigantische operatie die slechts kan plaatsvinden middels een jaren lang consequent volgehouden overheidsbeleid.
De studie vermeldt geen totaal eindbedrag, want dat was niet gevraagd. Maar er worden wel schattingen gedaan van wat het zou kosten om een woning vanuit het D-label Nul op de Meter te maken (€20 mille per grondgebonden woning, €29 mille per gestapelde woning bij huidige prijzen. Dat zou dan (in zeer ruwe schatting) neerkomen op ca €170 miljard voor de totale woningvoorraad.
Maar er zit een leercurve op, die een gemiddeld over de periode 2016-2050 grofweg op 80% uitkomt, dus zou je voor ergens tussen de €100 miljard en €150 miljard de Nederlandse woningvoorraad energieneutraal moeten kunnen maken. Dat is alleen bouwfysica, exclusief BTW, exclusief algemene kosten en exclusief inflatie. Het programma loopt 34 jaar, dus je komt gemiddeld rond de 4 miljard per jaar uit. Zou moeten kunnen.

SP krijgt voortgangsrapportage over Nul op de Meter – project

Wel en niet Nul op de Meter - woningen — Wel en niet Nul op de Meter – woningen

Brabant heeft zich voorgenomen dat in 2050 800.000 nu bestaande woningen Nul op de Meter gemaakt moeten zijn. De ambitie is opge-
splitst in deelstappen: 40.000 in 2021, en 1000 op 31 december 2017.
De operatie lijkt niet vlot te lopen. Onderzoek op Internet komt tot ca 100 a 150 woningen (zeker 21 in Tilburg en 76 in Breda, en een gegokt aantal losse projecten).
In dit aantal worden niet meegeteld:

nieuwbouwwoningen die Nul op de Meter zijn (dat is veel eenvoudiger)
bestaande woningen die ‘slechts’ tot label B of A opgewaardeerd zijn (zoals het Roosendaalse project de Kroeven, waarin 246 woningen tot A++ gerenoveerd zijn).
projecten die waarschijnlijk niet in 2017 af komen.
Twijfelgeval is een project van 202 woningen van Woonbedrijf in Eindhoven (Tongelre), waarvan al wel voorbereidingen gepubliceerd zijn, maar nog geen tijdschema van realisatie. (Later bleek dat deze woningen sterk verbeterd zullen worden, maar niet tot NOM).

Het onderzoek ging ervan uit dat elk Nul op de Meter-project het Internet haalt. Aangezien de woningbouwverenigingen de neiging hebben om van elke duurzame scheet een donderslag te maken, is deze aanname realistisch.

De officiele project-website, Stroomversnelling Brabant, toont nauwelijks dynamiek. Het nieuwste nieuws is maanden oud en het een na nieuwste nieuws van juli 2015. Beide betreffen procedures en feestredevoeringen. Zie http://www.stroomversnellingbrabant.nl/ .

Warmtepomp in een gerenoveerde Tilburgse woning

Nul op de Meter betekent bij huurwoningen niet Nul uit de kontzak, want verhuurders mogen een soort fictieve energierekening vragen (de Energie Prestatie Vergoeding, zie https://www.rijksoverheid.nl/actueel/nieuws/2016/08/31/energieprestatievergoeding-voor-nul-op-de-meter-woning), bijvoorbeeld zo’n €120 tot €150 per maand. Op zich is dat niet onredelijk, want het Nul op de Meter renoveren van bestaande woningen kost veel geld. De Nul op de Meter-operatie brengt dus baten, maar ook kosten voor de huurder met zich mee.
En, hoe hoger de eisen aan een woning, hoe groter de kans dat men bij oude betaalbare woningen eerder voor sloop en nieuwbouw kiest dan voor een Nul op de Meter-renovatie.
De Nul op de Meter – operatie heeft dus volkshuisvestingsgevolgen. Op zich geen reden om tegen te zijn (linksom of rechtsom moet de woningvoorraad energieneutraal worden), maar wel reden voor waakzaamheid en belangenbehartiging.
Voor een positief-kritische bespreking zie bijv. www.energieoverheid.nl/2016/02/23/energieprestatievergoeding/

Daarom heeft de SP bij de Begrotingsbehandeling in de provincie (11 nov 2016) om een voortgangsrapportage gevraagd. Gedeputeerde Spierings (D66) wuifde het weg “ik heb er het volste vertrouwen in dat 1000 Nul op de Meter-woningen voor eind 2017 lukt” en “er gebeurt van alles dat nog niet op Internet staat”, maar zei wel de gevraagde voortgangsrapportage toe.

Mijn jaarafrekeningen door de jaren heen – update 1

Voor de update-1 één jaar (okt 2015-okt 2016) later zie onderaan dit artikel.

Ik kreeg onlangs (eind okt 2015) van Greenchoice mijn jaarafrekening van oktober 2014 t/m 2015, zowel de heen- als de teruglevering. Ik vind dat een geschikt moment om mijn eigen energiesituatie te schetsen.

Verstandig om even mijn morele positie te benoemen. Ik ben voor
duurzame energie en ik wil daar ook persoonlijk een bijdrage aan
leveren, zolang het financieel enigszins binnen de grenzen van het redelijke blijft. Ik zit er dus primair voor het milieu in met een knipoog naar het geld en niet omgekeerd.

Wat is “rendabel”?
Verstandig om hier ook even het begrip ‘rendement’ te definieren.
Bij een elektriciteits-groothandelsprijs onder de 5 cent/kWh is momen-
teel geen enkele duurzame energievorm qua zuivere kostprijs rendabel. De kolen worden momenteel voor zo’n weggeefprijs aan de man gebracht, dat daar niets tegen op kan concurreren. Zie ook mijn artikel over de SDE-regeling ( Voorbeelden van de SDE+ regeling voor duurzame energie )
Omdat aan de zuivere kostprijs een veelvoud aan opslagen wordt toegevoegd, kunnen staat en energieleverancier spelen met die opslagen. Voor mij als burger is daardoor een economische rentabiliteit haalbaar. Bij gewenst gedrag rekent men mij minder opslag en dat levert al gauw meer op dan mijn spaarrekening mij levert. Ik gebruik in het hierna volgende deze definitie.

Mijn huis en mijn gezinssituatie
Ik woon in een standaard rijtjeshuis in de Eindhovense wijk Woensel dat rond 1970 gebouwd is. Het heeft een bruikbare vloeroppervlakte van 143m² over drie reële woonlagen en een opbergzolder. Er is in 2000 een Nefit Ecomline HRC30 2000 ingezet, die jaarlijks onderhouden wordt. Het huis heeft geen kruipruimte.

We hebben een doorsnee gezinssituatie, waarvan de wisselingen geen grote invloed op de hierna weergegeven cijfers gehad hebben.
Ik ben een uitgesproken nachtmens, hetgeen energetisch niet gunstig is. Door de jaren heen verbruikten wij met ons huishouden aan elektriciteit zo’n 15kWh/dag. Dit getal daalt autonoom wat nu de kinderen het huis uit zijn.

De energie-operaties
In aug. 2008 hebben we alle kozijnen vervangen door kunststof, en tevens alle glas door HR++ thermopane. De kosten daarvan reken ik grotendeels als onderhoudskosten van de woning. Daarna had mijn woning energielabel D.
In april en mei 2011 heb ik (met technische ondersteuning van buiten) het dak en de muren geïsoleerd, een zonneboiler geplaatst en twee fatsoenlijke zolderdakramen. Toen had mijn huis het B-label.
Het is arbitrair welk deel van de kozijnenoperatie ik aan energiebesparing toereken en welk deel aan regulier onderhoud, dat ook nodig was. Met de kletsnatte vinger heeft het energie-geheel ons 10 mille gekost en dat resulteert in een besparing (bij de huidige gasprijs) van €455 per jaar. De terugverdientijd is dus zo’n 22 jaar. Daarnaast is het huis aangenamer geworden om in te wonen en meer waard.

In maart 2014 hebben we drie standaard zonnepanelen laten plaatsen door ons reguliere installatiebedrijf. Dat kostte (na BTW-teruggave) €1970 en levert ca 600kWh/y op. Bij Greenchoice is 1 kWh 23 cent waard, dus deze investering levert ca €138/y op. De terugverdientijd is dus ca 14 jaar. De technische levensduur wordt meestal op zo’n 20 jaar geschat.
Ik ben nu 68 jaar, dus benieuwd of ik dat nog in mijn eigen huis meemaak.

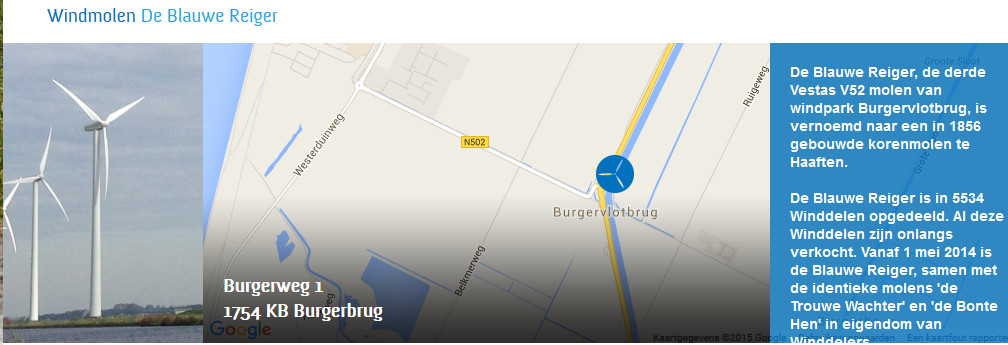

Op 1 mei 2014 heb ik drie winddelen in de windmolen De Blauwe Reiger gekocht in Noord-Holland. Dat kostte €645 en het ding levert mij ergens rond de 1800kWh/y op, goed voor ruim 7 cent/kWh, dus ergens rond de €140/y. Dat wordt in mindering gebracht op mijn elektriciteitsrekening.
Daar moest een kleine €80 onderhoudskosten van af, dus de terug-
verdientijd zit ergens rond de elf jaar. De technische levensduur van windturbines wordt op 15 a 20 jaar geschat.

Benadrukt moet worden dat terugverdientijden breuken zijn met zowel in de teller als de noemer forse onzekerheden. Vast staat dat ik op mijn spaarrekening minder vang.

Al met al halen zon en wind pakweg 40 a 50% van mijn bruto elektrisch verbruik af.

Nul op de meter
De provincie wil ervoor zorgen dat in 2050 800.000 huizen in Brabant Nul op de meter worden. Ik ben benieuwd hoe dat met mijn huis en mijn leefwijze moet.

Oktober 2015 – okt 2016
Ons huishouden was gedurende de vorige periode kleiner geworden. In deze periode is de huishoudelijke situatie ongewijzigd gebleven. Het verbruik over deze periode is dan ook, vergeleken met de vorige periode, flink gedaald.

Mijn zonnepanelen zijn goed voor ongeveer 600kWh per jaar, waarvan iets meer dan 200kWh zichtbaar als teruglevering. Bij de huidige elektriciteitsprijs, die kleinverbruikers betalen (bij Greenchoice 20,23 cent/kWh), levert mij dat op €121. De aanschaf van deze drie panelen kostte toen nog (na BTW-teruggave) €1970 en exploitatielasten zijn er niet. De panelen leveren mij bij de huidige consumenten-stroomprijs 6,1% van de aanschafsom op. Andersom uitgedrukt, een terugverdientijd van 16 jaar als men de restwaarde van de panelen nadien op 0 stelt. Dat is waarschijnlijk te pessimistisch, maar daar valt geen getal aan te verbinden.
Kortom, het geheel levert mij meer op dan op dit moment een bankrekening doet. Ik ben tevreden en ik help het milieu.Mijn PV-panelen zijn gelegd voor de grote prijsdaling begon, en het zijn er maar drie (dus een relatief ongunstige overhead). Wie tegenwoordig zonnepanelen legt, is financieel beter af.

Mijn Blauwe Reiger draait in Noord-Holland. Drie winddelen hebben mij eenmalig €645 gekocht. Die staan in de verslagperiode voor 1515kWh waarvoor Greenchoice mij 6,87 cent/kWh kwijtscheldt, goed voor €104.
De exploitatiekosten in deze periode bedroegen €84, zodat ik netto €20 wijzer wordt van het bezit. Dat bezit wordt in principe niet minder waard, want ik kan ze weer verkopen. De winddelen leveren mij dus 3,1% van de aanschafsom op.

Overigens was de groothandelsprijs voor elektrische energie in deze periode rond de 4 cent/kWh.

TU/e: Hoofdgebouw wordt uitzonderlijk duurzaam gerenoveerd en het lange termijn-duurzaamheidsbeleid

De renovatie van het hoofdgebouw
Het hoofdgebouw van de TU/e wordt binnenkort gerenoveerd tot een icoon van duurzaam bouwen. Na de oplevering (gepland voor juni 2018, start van de bouw in november 2016) zal het gebouw (vanaf dan Atlas geheten), naar eigen zeggen, het duurzaamste onderwijsgebouw ter wereld zijn, en komt het in de top-5 van alle duurzame gebouwen in Nederland.
Dit soort gebouwen wordt gemeten naar de BREEAM-norm. Het toekomstige Atlas-gebouw komt aan 93,86% van de te halen punten.
De TUe heeft een naam hoog te houden op energiegebied. In zekere zin is het ontwerp dan ook een soort Living Lab in eigen huis.

Het voert hier te ver om op de vele technische details in te gaan. Een uitgebreide projectbeschrijving is te vinden op https://www.tue.nl/universiteit/over-de-universiteit/tue-science-park/de-compacte-campus/de-uitvoering/project-3/atlas-duurzaamheid-breeam-outstanding/ .

Ik beperk mij hier tot enkele highlights:

het gebouw gaat geheel van het gas af
het wordt verwarmd met een campusbrede Warmte Koude Opslag (WKO)
het pand krijgt een zeer intelligente vliesgevel, maar werknemers kunnen toch hun eigen raam openzetten
op het dak van de naburige gebouwen Spectrum en Studentensportcentrum komt t.b.v. Atlas 4300m² zonnepaneel te liggen, goed voor 500MWh per jaar (1,8TJ).
er is een zeer goede daglichttoetreding, waardoor relatief weinig kunstlicht nodig is. Dat wordt geleverd door LED-lampen.
de combinatie van alle maatregelen (waaronder hier niet genoemde) leidt ertoe dat het pand 80% minder CO₂ uitstoot, terwijl het aantal bewoners meer dan verdubbelt
Het wordt mooi

Interieur hoofdgebouw TU/e (foto Project RSVP)

Het projectoverzicht vermeldt niet wat het proces kost, maar suggereert door zijn toonzetting dat dat meer is dan een minder vergaande ambitie gekost zou hebben. Daar staat lagere exploitatiekosten tegenover. De TUe en het bouwteam vinden de meerkosten de moeite waard, o.a. vanwege de voorbeeldfunctie van de TU/e.

De lange termijn-planning van de TU/e
De TU/e heeft zijn duurzaamheidsambities neergelegd in een langlopend beleidsplan. Het uiteindelijke doel is dat de TU/e – campus in 2030 voor 50% energie-neutraal is. Aan dit plan wordt systematisch vastgehouden.
Het hoofdgebouw is straks het vierde TU/e – gebouw dat van het gas af is.
Sinds 2002 is het gasverbruik van de TU/e meer dan gehalveerd. Als alles af is, zal de besparing driekwart zijn. De CO₂ – uitstoot door het resterende gasverbruik wordt gecompenseerd met o.a. bosaanplant en de TU/e koopt alleen groene stroom in.

De WKO van de TU/e is (naar eigen zeggen) een van de grootste van Europa. 70% van het gebouwde oppervlak is er straks op aangesloten. Als het systeem volledig uitgebouwd zal zijn, zal het 3*8 koude- en 3*8 warmtebronnen hebben, goed voor 3000m³/uur en goed voor een koelcapaciteit van 25MW. Dat zal ca 2 miljoen kWh aan stroom besparen (ruim 7TJ), en 300.000m³gas (ca 10TJ).

Uit het You Tube - filmpje van de WKO van de TU/e — Uit het You Tube – filmpje van de WKO van de TU/e

Een filmpje van hoe de WKO werkt is te vinden op www.youtube.com/watch?v=1nTzHK-YoDY&feature=youtu.be .
De gegevens van de WKO zijn te vinden op www.tue.nl/universiteit/over-de-universiteit/duurzaamheid/campus-en-bedrijfsvoering/energie/warmte-koude-opslag/ .

Voorbeeldfunctie
De systematische aanpak van de TU/e zou de overheid, niet in het minst Brainport en de gemeente Eindhoven, tot voorbeeld moeten strekken!
