Inmiddels is aan dit artikel een update gewijd. Zie Milieudefensie Eindhoven stelt aan gemeente vervolgstudie voor op Stadhuispleinexperiment .
Er is uitvoerig contact geweest met de auteur, en daarmee is de voorlopigheid waarvan hieronder sprake was, er af.
We zijn het, ondanks onderlinge waardering, nog steeds niet geheel eens.

Nog even terug naar vroeger
Eind 2017 en in de eerste helft van 2018 stond er een soort ‘glazen huis’ boven de uitlaat van de parkeergarage op het Stadhuisplein. Dat was het experiment “De longen van de stad”.

Vergelijkbare experimenten vinden overigens ook elders in de wereld plaats.

In het glazen huis stond apparatuur om de lucht uit de parkeergarage door elektrostatische luchtzuiveringsapparaten van de firma Ens uit Cuijk te sturen. Die zou een flinke hap uit de concentraties fijn stof PM10 en PM2.5 nemen (het apparaat werkt alleen tegen fijn stof, niet tegen gassen als bijvoorbeeld NO₂ . Dat is, afgezet tegen de wettelijke limiet, het meest kritische gas,).

Ik heb er in die tijd over geschreven, zie https://www.bjmgerard.nl/?p=6056 . Vandaar kan men doorlinken naar eerdere artikelen. Ik ga dat niet allemaal herhalen.
Ik was toen kritisch, maar ik wees het idee van wetenschappelijk  onderzoek niet af.
Dat onderzoek startte (fase 1) met een haalbaarheidsonderzoek in de vorm van een computersimulatie door de afdeling Bouwkunde van de TU/e (o.l.v. prof. Blocken). Van deze fase is een wetenschappelijk onderzoek uitgebracht volgens de regelen der kunst en dat is, netjes als Open Access, te vinden op https://www.sciencedirect.com/science/article/pii/S0167610516304536 (2016).

De begroting van het hele project stond voor 1,29 miljoen incidenteel, waarvan 0,23 miljoen voor rekening van de gemeente Eindhoven. De rest zit bij ENS en bij Air Liquide. De TU/e werkt mee met mens- en rekenkracht.
Het was en is dus een publiek-privaat project, maar naar mijn smaak iets te privaat.

Zoals gezegd, hebben er metingen plaatsgevonden (fase 2), te verdelen in de periode 21 december 2017 – 09 april 2018 (fase 2a), en de periode 22 mei 2018 – 22 juli 2018 (fase 2b).

Daarna werd het een hele tijd heel stil, tot het Eindhovens Dagblad er op 10 november 2021 een groot artikel over schreef. De krant had de samenvatting ontvangen van de volledige eindrapportage “Longen van de stad”, waarna ik de volledige eindrapportage opgevraagd en ontvangen heb.

Die eindrapportage is geen wetenschappelijk document in de gangbare academische zin des woords. Een dergelijk artikel is in de maak, vermelden de kleine lettertjes, maar is er nog niet. Veeleer is de eindrapportage een popularisering van het nog te publiceren artikel met een wervend karakter. De contactpersoon is dr. Ir. Roel Gijsbers van Ens Technology, die namens de samenwerkingspartners projectleider is.
Voor een samenvatting zie https://www.tue.nl/nieuws-en-evenementen/nieuwsoverzicht/08-11-2021-luchtkwaliteit-eindhoven-aantoonbaar-beter-met-longen-van-de-stad/ . Wie het hele rapport wil (niet via Internet toegankelijk) moet me maar even een mail sturen.

In de eindrapportage zitten wat slordigheden en de gemaakte keuzes en de beschreven claims roepen vragen op. Ik heb die neergelegd bij Gijsbers, maar dd dit artikel had hij die in alle redelijkheid nog niet kunnen beantwoorden. Dit artikel is dus tot op zekere hoogte voorlopig (niet meer, zie de update hierboven).

Wat komt eruit?
Men kan dit het beste opsplitsen in enkele deelvragen.

• Wat zegt de rapportage over luchtvervuiling en maatregelen?
• Vangen die apparaten echt stof en is dat veel?
• Wat voor omgevingseffecten zie je in de verkennende fase 2a?
• Wat komt er uit de herijking met metingen uit fase 2b van het computermodel uit 2016?
• Wat betekent het voor de parkeertarieven?
• Heeft dat nut voor het openbaar bestuur en zo ja, wat dan?

Luchtvervuiling in de rapportage
De eindrapportage bevat een uitvoerig hoofdstuk over kenmerken en gevaren van luchtvervuiling. Niet geheel verbazingwekkend voor een onderneming als Ens die van de strijd tegen de luchtvervuiling wil leven, maar desalniettemin een fatsoenlijk en redelijk goed verhaal, zij het te lang om hier weer te geven. Ik pik er onderwerpen uit.
Elders op deze site staan al veel verhalen over dit onderwerp, o.a. over de sociale kosten van luchtvervuiling, in Eindhoven volgens CE Delft €1276 per persoon per jaar (na Amsterdam het hoogste in Nederland). Zie https://www.bjmgerard.nl/?p=13911 .

Verder verwijst de rapportage naar de Milieu Gezondheids Risico Indicator van het RIVM, die weergeeft hoeveel % van ziekte en sterfte (in het jargon gemeten in Daly’s) door milieufactoren komt als luchtvervuiling en geluid (waarvan luchtvervuiling het belangsrijkste is, en binnen de luchtvervuiling fijn stof). Hierboven de kaart voor 2016. Let wel dat in de rode gebieden meestal (bijna) niemand woont, maar bijvoorbeeld in nogal wat gele gebieden wel. Zie https://www.rivm.nl/milieugezondheidsrisico-s en https://www.atlasleefomgeving.nl/nieuws/milieugezondheidsrisicos-mgr-van-overijssel-tot-eindhoven .

Verder moet nog even genoemd worden (hier speciaal relevant) dat de komst van de elektrische auto geen einde maakt aan het fijnstof-fenomeen. Sowieso komt bij alle moderne auto’s minstens driekwart van de fijn stof-emissie niet uit de uitlaat, maar uit slijtage van remmen, banden en wegdek. Bij elektrische auto’s slijt de rem minder, omdat energie geregenereerd wordt, maar banden en wegdek slijten harder, omdat elektrische auto’s zwaarder zijn.
Let wel dat dit alleen over fijn stof gaat en niet over gasvormige uitlaatstoffen, maar met de luchtzuivering van Ens kun je daar niets mee.
Resuspensie is, dat stof, dat er al lag, weer opdwarrelt.
Deze cijfers zijn aan discussie onderhevig. Auke Hoekstra van de TU/e verdedigt elektrische auto’s met hand en tand, ontkent de slijtageproblematiek niet maar houdt vol dat elektrische auto’s wel minder erg zijn. Hij verwijst naar een OECD-publicatie die ik aan fanaten ter lezing aanraad ( https://www.oecd-ilibrary.org/environment/non-exhaust-particulate-emissions-from-road-transport_4a4dc6ca-en ).
Ens wordt dus niet brodeloos door de elektrische auto. .

Vangen die apparaten echt stof en is dat veel?
Dat zonder meer.
Het apparaat voorziet de fijnstof-korreltjes van een elektrische lading, waardoor ze gaan klonteren tot grofstof-korrels die uit de luchtstroom vallen.
Hij haalt voor PM10 een rendement van ca 70% en voor fijner stof en roet rond de 40%. Reken je dat uit met 7500³/h, dan kom je ergens op de fabrieksopgave van 50 tot 100 gr fijn stof per maand per Aufero-unit. De parkeergarage op het Stadhuisplein zou  toe kunnen met 6 units, dus zou er de garagelucht ca 0,3 tot 0,6kg fijn stof per maand worden afgevangen.

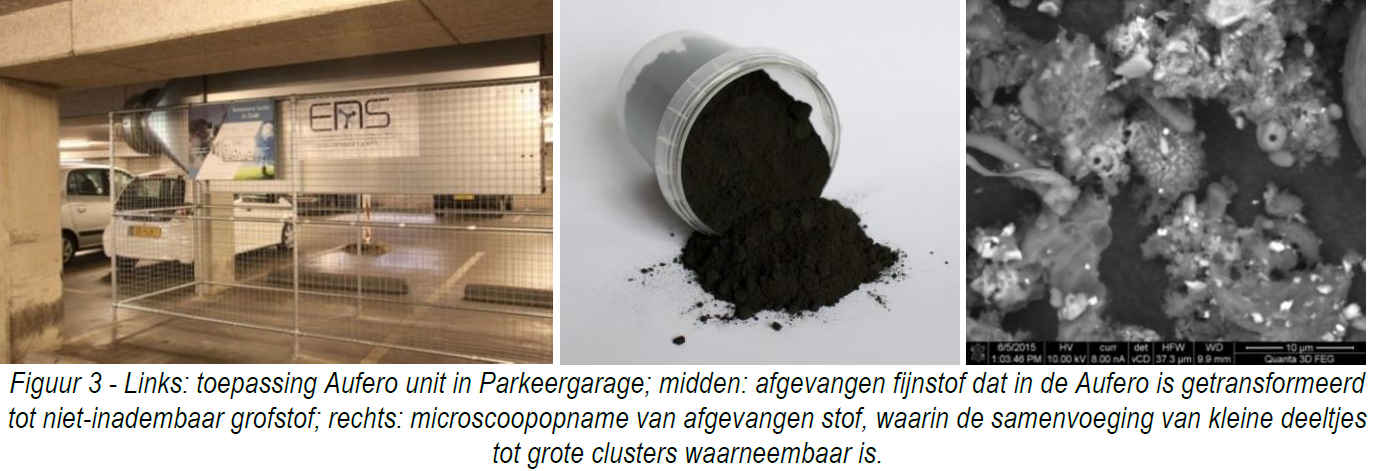

Bovenstaande smurrie is het resultaat van zuivering van 5 a 10 miljoen m³ lucht, dus (orde van grootte) de oogst van één unit in ca 1000 uur.

De lucht die de garage uitkomt blijkt bij meting schoner dan de lucht die er in gaat.

Maar ga je rekenen met de emissiefactoren uit bovenstaande tabel, dan is de maandelijkse productie op 1 strekkende km Wal (de straat die langs het Stadhuisplein loopt, 16.000mvt/etmaal) grofweg 31kg als je  het opdwarrelend stof wel meetelt, en op pakweg 8kg (als alles elektrisch was) tot 12kg (als alles fossiel  was) als je het opdwarrelend stof niet meetelt. De parkeergarage is dus niet ‘de’ oplossing, maar dat mag je er in alle redelijkheid ook niet van verwachten.

In de rapportage komt deze afweging niet voor. Daar wordt de 31kg in de achtergrond gestopt en wordt alleen de 0,3 tot 0,6kg als resultaat gepresenteerd. Gegeven de bedoeling van de studie is dat te volgen.

Het systeem vraagt niet eens heel veel energie. Eén Aufero-unit is 415W (een  lichte elektrische boor), en kost, als hij non stop aanstaat, ongeveer het stroomverbruik van een huishouden.

Wat voor omgevingseffecten zie je in de verkennende fase 2a?
Dat is een ingewikkeld verhaal dat rommelig verteld wordt.
Het officiële doel is “het nauwkeurig vastleggen van differentiaties van fijnstofconcentraties in binnenstedelijk gebied, om de omgevingsinvloeden te karakteriseren en hiermee de kans op verhoogde blootstelling met meer nauwkeurigheid te duiden”. Daartoe hebben van 21 december 2017 – 09 april 2018 14 meetstations gefunctioneerd. In het eerste deel van deze periode stonden de Aufero-units in de parkeergarage op het Stadhuisplein uit, in het tweede deel aan. In de verwerking echter zijn deze periodes op één hoop gegooid, een van de slordigheden.

Het resultaat levert soms zinvolle uitkomsten en soms ‘leuk om te weten’- uitkomsten (zoals dat je op het Eindhovense Stadhuisplein goed de Paasvuren in Oost-Nederland kunt meten).
Ik vind van belang de gemiddelde concentraties op locatie in de meetperiode, en het gegeven dat als het regent of hard waait de lucht schoner is (wat je zou verwachten, maar er is ook een indicatieve orde van grootte).

Ik vind dit best wel hoge concentraties en ik onderschrijf de verbazing in het rapport dat het overgrote deel van de fijnstof-massa onder de 1µ zit.

Verder is het een verbrokkeld verhaal. Men mag aannemen dat het als input gebruikt is voor het eigenlijke pièce de resistance, de ruimtelijke fijnstof-effecten van het uitrusten van parkeergarages met x-honderd Aufero-units.

Wat komt er uit de herijking met metingen uit fase 2b van het computermodel uit 2016?
De TU/e had ten tijde van de haalbaarheidsstudie 2016 (het computermodel) een soort maquette van de binnenstad gemaakt, en die als computermodel ingevoerd voor wat Computational Fluid Dynamics heet (CFD). Vervolgens werden daar allerlei gegevens over de achtergrond, de verkeersstromen en andere bronnen in gestopt, en werd daar fictief een zuidoostenwind op losgelaten van 1m/s op 10m hoogte (windkracht 0,5, geen neerslag), en werd het verschil gemeten tussen de uitkomst met 0, 99 en 594 verspreid opgestelde Aufero-units.
Dat leverde mooi gekleurde plaatjes op die in eerdere artikelen te bewonderen zijn.

Tot zover is het allemaal model en theorie.
Dit is naderhand dus in eerder genoemde periodes 2a en 2b aangevuld met echte metingen. Die zijn gebruikt om het theoretische uitgangspunt (waarvan de basis ongewijzigd bleef) aan te passen. Een van de uitkomsten is bijvoorbeeld dat je met veel minder units niet veel minder resultaat hebt. Aantallen rond de 600 zijn verlaten, een tussenaantal van 342 is nu hoog, en het verschil met 100 units springt niet eens drastisch in het oog.
Verder bleek dat reëel bestaande parkeergarages vaak op 30% van de ventilatiecapaciteit draaien die ze volgens een NEN-norm verplicht zijn (10,8m³/h*m² ) en dat mag van een andere NEN-norm, als ze een detector voor koolmonoxide en LPG hebben.

Na aanpassing aan de realiteit scheidt het model opnieuw mooi gekleurde plaatjes af, in diverse varianten. Ik kies er daar één van. De tekening wijst zichzelf.

Wat betekent het voor de parkeertarieven?
Bijlage B.2.2.1 slaat er een beetje een slag naar en komt (bij een afschrijvingstermijn van 10 jaar) op een opslag van 6,5 cent per uur om in die 10 jaar kostenneutraal te zijn. Als de afschrijvingstermijn, en daramee de terugverdientermijn, langer zijn (wat kan), zou het uurbedrag lager zijn.
In plaats van een uurbedrag zou ook een vast entreebedrag van €0,25 werken.

Heeft dit nut voor het openbaar bestuur en zo ja, wat dan?
Dit verhaal is gemengd met persoonlijke politieke oordelen.

Uiteraard is er een gezondheidswinst. Vraag is hoe groot.

De grote wetenschappelijke zwakte van de opzet is dat het geheel opgehangen is aan één weertype dat weinig voorkomt, de eerder genoemde windkracht half (1m/sec op 10m hoogte), zuidoost (en dus droog).
Als je voor modelaanpak een uitgangspunt zou moeten kiezen dat de effecten maximaal zichtbaar maakt (en voor een nieuw ontwikkeld model valt dat te volgen), kom je op deze keuze uit. Die geeft het grootste contrast (en de mooiste verkoopplaatjes voor de firma Ens).

Maar het overgrote deel van de tijd zijn de omstandigheden anders. De meest voorkomende windrichting is zuidwest en de gemiddelde windsnelheid in Eindhoven e.o. ergens rond de 6m/sec. Als men zich bovenstaand plaatje in die omstandigheden voorstelt, ligt de pluim in andere richting, wordt dezelfde reductie (in absolute zin)  over een fors groter gebied verspreid en door extra turbulentie eerder verdund. Met andere woorden, de aanpak staat niet toe jaargemiddelde concentratieverbeteringen door te rekenen.
En precies op die jaargemiddelde concentraties worden de lokale overheden afgerekend in bijvoorbeeld het NSL.

Het rapport neemt aan dat de zeldzame combinatie windsnelheid 1m/sec, zuidoost en dus droog, representatief genoeg is voor alle andere combinaties, maar heeft daartoe, mijns inziens, geen deugdelijke onderbouwing. Het is natte vingerwerk.
Maar als je dat model toch zou geloven, zou de gezondheidswinst zijn dat de Milieu Gezondheids Risico indicator daalt. Die ligt nu in flinke delen van Eindhoven rond de 3 a 4% voor rekening van de luchtvervuiling (soms meer), en daarvan zou 0,5 tot 1,5%punt afkunnen. Dwz, er zou een kwart van de gezondheidsschade door luchtvervuiling afgaan – als je de representativiteit van het model gelooft, wat ik niet doe.
Plastischer uitgedrukt: de gemiddelde Eindhovenaar wordt passief gerookt ter waarde van 7 sigaretten per dag en in het centrum 9. dat zou 1,8 tot 3,6 minder moeten kunnen, vooral in de nauwe straatjes va het centrum.

In de gemeente Alblasserdam (in de eindrapportage als voorbeeld genoemd) is aangetoond dat de fijnstofzuiger van de firma Ens inderdaad de fijnstofvervuiling nabij de Noordtunnel in de A15 met 70-90% terugdrong ( https://www.alblasserdam.net/nieuws/innovatieve-fijnstofzuiger-bij-noordtunnel-alleen-effectief-vlakbij-tunnel-2020-10-21 ).  Echter, als men ging doorrekenen hoe de schone lucht uit de tunnel zich mengde met de vuilere lucht buiten de tunnel, dan was het effect al binnen 100m (waar de eerste huizen stonden) grotendeels verdwenen.
Alblasserdam heeft uiteindelijk niet verder geïnvesteerd in luchtreiniging in de tunnel.

Vooralsnog gaat de gemeente Eindhoven dat ook niet doen, bleek uit het Eindhovens Dagblad van 12 nov 2021 ( https://krant.ed.nl/titles/eindhovensdagblad/7156/publications/12354/articles/1480839/36/1 ). B&W vinden dat ze al genoeg doen. Bovendien heeft de gemenete niets te vertellen over de vier private garages, en slechts beperkt iets over de vier verpachte garages. Eindhoven laat het bij vrijwilligheid. De gemeente gaat het onderzoek uitdragen bij partijen die iets met stadsontwikkeling en parkeergarages doen, en hoopt dat die het initiatief oppikken.

Nu zou men in Eindhoven kunnen redeneren dat er erg veel  gebouwd gaat worden in het centrum (Stadhuisplein, Stationskwartier), dat daar, ondanks alle ontmoedigende initiatieven, toch meer auto’s bij horen, en dat de ambitie niet stadsbreed zou kunnen zijn, maar slechts centrumbreed. Zou iets voor te zeggen zijn. Men zou ook kunnen redeneren dat voor welke winst dan ook slechts een bescheiden meerprijs in de parkeergarages betaald hoeft te worden. Een maatregel richt geen financiele rampen aan.
Het is jammer dat het zo’n eenzijdig opgezet onderzoek is. Het had beter kunnen zijn, als de TU/e er meer weer-voorbeelden ingestopt had zodat er een realistisch jaarbeeld had kunnen ontstaan. Het is eigenlijk zonde van het mooie onderzoek. Misschien kan het nog?
