Parkeerverhalen die niet waar zijn (en het Winkelcentrum Woensel)

Natuur&Milieu heeft op 06 juni 2024 de brochure uitgebracht ‘Parkeermythes doorbroken’.
De brochure is te vinden  op natuurenmilieu.nl/nieuws-artikel/parkeermythes-doorbroken .

De brochure schenkt aandacht aan drie soorten parkeerbeweringen en haalt ze alle drie onderuit:

  • De parkerende auto is de melkkoe van de gemeente
  • Voor nieuwbouw van woningen moet er een ruim aanbod aan parkeerplekken zijn.
  • Winkeliers lopen omzet mis door  betaald parkeren en minder parkeerplekken

De brochure is een literatuurstudie. Net als Natuur&Milieu behandel ik de drie beweringen gelijktijdig met het belangrijkste, onderliggende literatuurdocument.
Als dat document tenminste (nog) via het Internet openbaar toegankelijk is. Want dat is een van de zwakke plekken van de brochure van Natuur&Milieu, dat de onderliggende documenten vaak zo oud zijn of zelfs ontoegankelijk. Bovendien zijn ze allemaal pre-Corona en dat is van belang.
Dat ligt, voor zover ik dat kan overzien, niet aan Natuur&Milieu, maar aan de situatie zelf. Ik ben als persoon soms afhankelijk van persberichten over een publicatie en kan niet aan de publicatie zelf. Natuur&Milieu heeft ongetwijfeld meer mogelijkheden.

Hoe dan ook, een poging.

Foto https://goedkoopparkeren.nl/nederland/eindhoven/parkeergarage-stadskantoor

De parkerende auto is geen melkkoe, maar integendeel een zwaar gesubsidieerde heilige koe (zijn trouwens echte koeien ook).
Het eerste volledige onderzoek dateert al weer uit 2006 (CROW, Openbaar parkeren, de kosten, de opbrengsten en de maatschappelijke lasten), maar dat is niet meer te vinden. Er is een onderzoek van Ecorys voor het bekende kenniscentrum CROW, waarvan in elk geval het persbericht dd 2014 is (mogelijk heeft Natuur&Milieu hier twee bronnen door elkaar gehaald).
Het persbericht (bijvoorbeeld op wat toe Verkeersnet.nl heette en nu Mobiliteit.nl)  op https://www.mobiliteit.nl/mobiliteitsbeleid/2014/07/28/parkeren-wordt-fors-gesubsidieerd/ noemt de cijfers die Natuur&Milieu ook noemt.
Nog wel te krijgen is de CROW-publicatie ‘Elf waarheden over parkeren, mobiliteit en retail’ dd 01 sept 2014 ( https://www.crow.nl/kennis/bibliotheek-verkeer-en-vervoer/kennisdocumenten/elf-waarheden-over-parkeren,-mobiliteit-en-retail ).

( www.cobouw.nl/bouwkosten-parkeergarage-nhm-moeilijk-in-te-schatten )

Recente bouwprojecten van ondergrondse parkeergarages komen grofweg rond de €50.000 per aangelegde parkeerplaats uit, met een grote bandbreedte.

Mobiliteit benoemt dat de 8,9 miljoen openbare parkeerplaatsen in Nederland, alles meegeteld, toendertijd financieel €4 miljard per jaar kostte en maatschappelijk €1,6  miljard. Daar zitten o.a. de aanlegkosten inn rente en afschrijving, exploitatie, grondkosten, perkeerwachters en zaken als leefmilieu en verkeersonveiligheid.
Er kwam (toendertijd) binnen een klein miljard per jaar aan onkosten.
Het verschil van beide (5,6 miljard minus 1 miljard, gedeeld door het aantal parkeerplaatsen, betekent dat de overheid op elke parkeerplaats gemiddeld €524 subsidie toelegt.

Maar  als je, zoals soms gebeurt, de kosten verwerkt in andere balansposten en alleen de baten op de gemeentebegroting zet, krijg je dus het melkkoe-idee.

Sinds 2014 zijn de parkeertarieven verruimd en verhoogd. Maar de kosten ook. Hoe zich dat onderling verhoudt, is onduidelijk.

Parkeernormen zijn vaak nodeloos streng en schaden de volkshuisvesting
Natuur&Milieu noemt hier als belangrijkste referentie ‘Parkeren in relatie tot (toekomstig) autobezit en -gebruik ( https://www.bpd.nl/media/1jhnansr/bpd-parkeernormen.pdf ) en dat is een goede keus. (BPD Bouwfonds Gebiedsontwikkeling is onderdeel van de RABObank, https://www.bpd.nl/ ).
Deze publicatie dateert van juli 2018 en is daarmee, in het hier geraadpleegde veld, de meest recente –  maar ook al weer zes jaar oud. Mogelijk is er in gemeenten sinds 2018 het een en ander veranderd.

Een parkeernorm schrijft voor hoeveel parkeerplaatsen er minimaal (en desgewenst ook maximaal) moeten zijn per gerealiseerde nieuwbouwwoning.

Veel gemeenten hanteren klakkeloos de landelijk gemiddelde richtlijnen van de CROW. Die baseren zich op algemene categorieën als zones binnen de gemeente, oppervlak  en prijs van de woning, woningtype en eigendomsvorm (bijvoorbeeld huur of koop). De meeste gemeentes hanteren in praktijk alleen de eerste twee categorieën.
CROW raadt overigens deze klakkeloosheid af en beveelt aan de eigen richtlijnen kritisch en met gevoel voor maatwerk te hanteren.

Merkwaardig genoeg, zegt BPD, worden parkeernormen niet gebaseerd op het te verwachten autobezit in de nieuwe wijk, terwijl dat best wel zou kunnen. Jongeren en arme mensen hebben statistisch minder auto;s, koop heeft meer auto’s dan huur. Over dat alles is een heleboel bekend (hierboven een voorbeeldplaatje).

Als men direct focust op het te verwachten autobezit, in plaats van op de indirecte CROW-systematiek, blijkt dat het autobezit bijna stelselmatig te hoog tot veel te hoog wordt ingeschat. Bijvoorbeeld bij een onderzoek van Rijkswaterstaat en de provincie Zuid-Holland naar zven nieuwbouwprojecten in Den Haag, waar gemiddeld 2/3de van de gerealiseerde parkeerplaatsen leegstond.

BPD heeft dat voor drie categorieën voor 41 steden in kaart gebracht (nogmaals, dd 2018). Omdat deze site focust op Brabant, hieronder de Brabantse cijfers.


Lees dit als volgt.
Voor een grondgebonden koopwoning van 135m2 in de buitenwijken is de parkeernorm grofweg een kwart tot de helft te hoog, gerekend het feitelike autobezit. In feite doen de steden alsof de norm voor deze categorie zoiets als de referentie is voor alle woonsituaties.
Voor de categorie ‘koopappartement van 75m2 in het eerste gebied buiten het centrum’ schat de bestaande parkeernorm in de meeste Brabantse steden het autobezit anderhalf tot twee maal zo hoog in als het werkelijk is.
Voor de categorie ‘huurappartement van 75m2 in het centrumgebied’ schatten alle genoemde Brabantse steden het autobezit drie tot zes keer hoger in dan het werkelijk is.
BPD heeft een strafpuntensysteem ontwikkeld om een en ander in volgorde te kunnen zetten (zoiets als een omgekeerde olympische medaillespiegel). Amsterdam wint pontificaal met 0 strafpunten en is de enige Nederlandse stad (althans, ni 2018) met een maximum parkeernorm.

Een en ander is geen loze statistiek, want de kosten van die overbodige parkeerplaatsen maken deel uit van de projectkosten. In bovenstaand voorbeeld worden de huurappartementen van 75m2 in het centrum onevebnredig zwaar getroffen. Dat kan er toe leiden dat dat soort appartementen niet meer sociaal is, of überhaupt niet meer gebouwd kan worden. Dat kan aantikken: een onderzoek van bureau REBEL dd 2017 toonde aan dat er door de te hoge parkeernormen 20% minder woningen werden ontwikkeld.
In essentie offeren de te hoge parkeernormen de belangen van de volkshuisvesting op aan die van de autobeziter.

Gratis parkeren baat winkeliers nauwelijks
Zoals eerder gezegd, bestaat gratis parkeren niet.
In elk geval is de openbare ruimte een publiek goed. Met kan er een politiek debat over voeren wat je nog wel passend vindt in een publiek goed, vooral als dat schaars wordt, maar ik laat dat beknoptheidshalve zitten. In elk geval vind ik dat voor parkeerterreinen, die apart gezet zijn voor klanten van commerciële ondernemingen, een vergoeding gevraagd moet worden. Betaald parkeren is hier de norm en gratis parkeren is een vorm van subsidie.

Nu kan men politiek vinden (noodlijdende winkeliers vinden dat al gauw) dat ze die subsidie moeten ontvangen. Je kunt dat als gemeente vinden.

Zou je als gemeente wel willen dat die subsidie uiteindelijk ergens goed voor is.
En dat nu is niet of nauwelijks het geval, om de eenvoudige reden dat de beschikbaarheid en vooral de prijs van parkeerplaatsen in praktijk een erg ondergeschikte factor blijken.
De eerste reden is dat de noodlijdendheid vooral door onlinewinkelen komt, door de armlastigheid van veel consumenten, en door de aanwezigheid van grote andere winkelcentra die zaken verkopen waar de consument over nadenkt en die niet alledaags zijn.
De tweede reden is dat mensen vooral naar prijs en kwaliteit van het winkelaanbod en de bijbehorende sfeer en beleving kijken. Veel geparkeerde auto’s werken een negatieve beleving in de hand.
De derde reden is dat de meeste omzet per week niet op vier wielen wegrijdt, maar op twee wielen of op voetzolen. Veel winkeliers overschatten hardnekking de autogebonden omzet en onderschatten navenant fiets en voet en (een beetje) het OV. Het is een iconisch beeld, de automobilist die op zaterdag zijn winkelwagen vollaadt en wegratelt naar zijn mobiel, maar de fiets en de voerganger komen vaker dan eenmaal per week en per saldo leveft dat meer op.


Illustratief zijn cijfers (weer uit https://www.crow.nl/kennis/bibliotheek-verkeer-en-vervoer/kennisdocumenten/elf-waarheden-over-parkeren,-mobiliteit-en-retail , cijfers 2014 van Mingardo) van het Rotterdamse winkelcentrum de Meent, waar (in elk geval op dat moment) auto’s nog voor de deur konden parkeren (zie boven).
Lopen genereert de meeste omzet.
Uiteraard ligt dit van centrum tot centrum anders en is dit een grote stad waar auto;s sowieso een kleinere rol spelen en de afstanden kliener zijn. Maar toch, als winkeliers al menen dat de bereikbaarheid van hun winkelcentrum een belangrijk probleem is, laat ze dan over de algemene bereikbaarheid nadenken en niet alleen over de autobereikbaarheid.

Verder zijn er heel veel deskundigen die verstand hebben of menen te hebben van hoe men een noodlijdend winkelcentrum kan opkalefateren, van braderie tot draaiorgel tot branchebeleid tot Bedrijfs Investerings Zones, maar dat is buiten de scope van deze site.

Het Winkelcentrum Woensel
Het winkelcentrium Woensel (na een rebrandingsoperatie Shopping Mall WoensXL geheten, maar die  naam gebruikt de volksmond nog steeds niet) is het tweede koopcentrum van Eindhoven. Het dateert uit 1971 en is onderdeel van de grotere wijk ’t Hool, een creatie van Van de Broek en Bakema.

Ik woon er een paar minuten fietsen vandaan en kom er regelmatig, vooral voor alledaagse zaken. En mijn vrouw ook.

Het Winkelcentrum Woensel heeft vier joekels van parkeerterreinen die zelfs bij piekbelastingen niet volstaan. Er ligt een groot busstation pal naast aan de overkant van de drukke Winston Churchilllaan maar, bij  dat busstation is geen fietsenstalling en de bewaakte fietsenstalling (bij de linkse rotonde) ligt iets te ver van de winkels af. De fietsenrekken pal naast de winkels zijn altijd bezet want, zo leert een oude wijsheid, fietsers zouden het liefste de winkel in fietsen.
Ik heb er in mijn gemeenteraadstijd voor de SP nog voor gezorgd dat de fiets het Winkelcentrum binnenmocht. De dames en heren planologen wilden bij de verbouwing in 2006-2007 de tweewilers het liefste aan de rand houden – over autobereikbaarheid versus algemene bereikbaarheid gesproken.

Het gratis autoparkeren is in het verleden een punt van discussie geweest, maar is uiteindelijk beperkt gebleven tot de koopavond op vrijdag en de zondagen (dan is er als regel niemand, hooguit leuk voor de aanwonenden).
Het maakt op de algemene gang van zaken allemaal geen moer uit.

Het Winkelcentrum  Woensel kwakkelt al jaren. Niet vanwege het (meestal) betaald parkeren, maar omdat het weinig sfeer heeft (de wiinkeliersverenigingdoet zijn best), omdat het geen topaanbod heeft en omdat de hoge huurprijzen veel speciale sfeerwinkeltjes (bijvoorbeeld de schoen- en sleutelmaker) weggejaagd hebben en er nu vooral de traditionele ketens zitten die overal zitten.
Er is veel leegstand.
Wie snel iets gangbaars  nodig heeft, kan goed terecht in het Winkelcentrum Woensel.Wie  iets speciaals wil, gaat naar het centrum of naar de oude radialen, en wie het echt leuk wil hebben, gaat naar Den Bosch.

(Maandag 12 augustus 2024, 17 uur, het was heel warm. Deel van het parkeeroppervlak)

Uiteindelijk heeft men ingezien dat de reanimatie va het huidige centrum vechten tegen de bierkaai is. Een noodlijdend deel, vooral aan de Noordkant, wordt gesloopt en een flink deel van de aangrenzende parkeervakte wordt opgedoekt. In de plaats daarvan moeten er 2000 tot 2500 woningen komen. Plus groen en een menselijk sfeertje.
Zie https://www.omroepbrabant.nl/nieuws/4063911/sloop-groot-deel-woensxl-leegstaande-winkels-maken-plaats-voor-woningen

Zogezegd van een winkelcentrum naar een wijkcentrum met winkels. Zou wel eens een verstandig idee kunnen zijn, mits de bereikbaarheid (en dan niet alleen de autobereikbaarheid) goed geregeld wordt.

Eindrapportage ‘Longen van de stad” uit – mijn oordeel gemengd

Het “Glazen huis” t.b.v. de “Longen van de Stad”

Inmiddels is aan dit artikel een update gewijd. Zie Milieudefensie Eindhoven stelt aan gemeente vervolgstudie voor op Stadhuispleinexperiment .
Er is uitvoerig contact geweest met de auteur, en daarmee is de voorlopigheid waarvan hieronder sprake was, er af.
We zijn het, ondanks onderlinge waardering, nog steeds niet geheel eens.

Nog even terug naar vroeger
Eind 2017 en in de eerste helft van 2018 stond er een soort ‘glazen huis’ boven de uitlaat van de parkeergarage op het Stadhuisplein. Dat was het experiment “De longen van de stad”.

Vergelijkbare experimenten vinden overigens ook elders in de wereld plaats.

In het glazen huis stond apparatuur om de lucht uit de parkeergarage door elektrostatische luchtzuiveringsapparaten van de firma Ens uit Cuijk te sturen. Die zou een flinke hap uit de concentraties fijn stof PM10 en PM2.5 nemen (het apparaat werkt alleen tegen fijn stof, niet tegen gassen als bijvoorbeeld NO2 . Dat is, afgezet tegen de wettelijke limiet, het meest kritische gas,).

Ik heb er in die tijd over geschreven, zie https://www.bjmgerard.nl/?p=6056 . Vandaar kan men doorlinken naar eerdere artikelen. Ik ga dat niet allemaal herhalen.
Ik was toen kritisch, maar ik wees het idee van wetenschappelijk  onderzoek niet af.
Dat onderzoek startte (fase 1) met een haalbaarheidsonderzoek in de vorm van een computersimulatie door de afdeling Bouwkunde van de TU/e (o.l.v. prof. Blocken). Van deze fase is een wetenschappelijk onderzoek uitgebracht volgens de regelen der kunst en dat is, netjes als Open Access, te vinden op https://www.sciencedirect.com/science/article/pii/S0167610516304536 (2016).

De begroting van het hele project stond voor 1,29 miljoen incidenteel, waarvan 0,23 miljoen voor rekening van de gemeente Eindhoven. De rest zit bij ENS en bij Air Liquide. De TU/e werkt mee met mens- en rekenkracht.
Het was en is dus een publiek-privaat project, maar naar mijn smaak iets te privaat.

Zoals gezegd, hebben er metingen plaatsgevonden (fase 2), te verdelen in de periode 21 december 2017 – 09 april 2018 (fase 2a), en de periode 22 mei 2018 – 22 juli 2018 (fase 2b).

Daarna werd het een hele tijd heel stil, tot het Eindhovens Dagblad er op 10 november 2021 een groot artikel over schreef. De krant had de samenvatting ontvangen van de volledige eindrapportage “Longen van de stad”, waarna ik de volledige eindrapportage opgevraagd en ontvangen heb.

Die eindrapportage is geen wetenschappelijk document in de gangbare academische zin des woords. Een dergelijk artikel is in de maak, vermelden de kleine lettertjes, maar is er nog niet. Veeleer is de eindrapportage een popularisering van het nog te publiceren artikel met een wervend karakter. De contactpersoon is dr. Ir. Roel Gijsbers van Ens Technology, die namens de samenwerkingspartners projectleider is.
Voor een samenvatting zie https://www.tue.nl/nieuws-en-evenementen/nieuwsoverzicht/08-11-2021-luchtkwaliteit-eindhoven-aantoonbaar-beter-met-longen-van-de-stad/ . Wie het hele rapport wil (niet via Internet toegankelijk) moet me maar even een mail sturen.

In de eindrapportage zitten wat slordigheden en de gemaakte keuzes en de beschreven claims roepen vragen op. Ik heb die neergelegd bij Gijsbers, maar dd dit artikel had hij die in alle redelijkheid nog niet kunnen beantwoorden. Dit artikel is dus tot op zekere hoogte voorlopig (niet meer, zie de update hierboven).

Wat komt eruit?
Men kan dit het beste opsplitsen in enkele deelvragen.

  • Wat zegt de rapportage over luchtvervuiling en maatregelen?
  • Vangen die apparaten echt stof en is dat veel?
  • Wat voor omgevingseffecten zie je in de verkennende fase 2a?
  • Wat komt er uit de herijking met metingen uit fase 2b van het computermodel uit 2016?
  • Wat betekent het voor de parkeertarieven?
  • Heeft dat nut voor het openbaar bestuur en zo ja, wat dan?

Luchtvervuiling in de rapportage
De eindrapportage bevat een uitvoerig hoofdstuk over kenmerken en gevaren van luchtvervuiling. Niet geheel verbazingwekkend voor een onderneming als Ens die van de strijd tegen de luchtvervuiling wil leven, maar desalniettemin een fatsoenlijk en redelijk goed verhaal, zij het te lang om hier weer te geven. Ik pik er onderwerpen uit.
Elders op deze site staan al veel verhalen over dit onderwerp, o.a. over de sociale kosten van luchtvervuiling, in Eindhoven volgens CE Delft €1276 per persoon per jaar (na Amsterdam het hoogste in Nederland). Zie https://www.bjmgerard.nl/?p=13911 .

MGR-kaart van Eindhovne, RIVM, 2016, Atlas vd Leefomgeving

Verder verwijst de rapportage naar de Milieu Gezondheids Risico Indicator van het RIVM, die weergeeft hoeveel % van ziekte en sterfte (in het jargon gemeten in Daly’s) door milieufactoren komt als luchtvervuiling en geluid (waarvan luchtvervuiling het belangsrijkste is, en binnen de luchtvervuiling fijn stof). Hierboven de kaart voor 2016. Let wel dat in de rode gebieden meestal (bijna) niemand woont, maar bijvoorbeeld in nogal wat gele gebieden wel. Zie https://www.rivm.nl/milieugezondheidsrisico-s en https://www.atlasleefomgeving.nl/nieuws/milieugezondheidsrisicos-mgr-van-overijssel-tot-eindhoven .

(Bovenstaande tabel zit achter een dure betaalmuur bij Elsevier)

Verder moet nog even genoemd worden (hier speciaal relevant) dat de komst van de elektrische auto geen einde maakt aan het fijnstof-fenomeen. Sowieso komt bij alle moderne auto’s minstens driekwart van de fijn stof-emissie niet uit de uitlaat, maar uit slijtage van remmen, banden en wegdek. Bij elektrische auto’s slijt de rem minder, omdat energie geregenereerd wordt, maar banden en wegdek slijten harder, omdat elektrische auto’s zwaarder zijn.
Let wel dat dit alleen over fijn stof gaat en niet over gasvormige uitlaatstoffen, maar met de luchtzuivering van Ens kun je daar niets mee.
Resuspensie is, dat stof, dat er al lag, weer opdwarrelt.
Deze cijfers zijn aan discussie onderhevig. Auke Hoekstra van de TU/e verdedigt elektrische auto’s met hand en tand, ontkent de slijtageproblematiek niet maar houdt vol dat elektrische auto’s wel minder erg zijn. Hij verwijst naar een OECD-publicatie die ik aan fanaten ter lezing aanraad ( https://www.oecd-ilibrary.org/environment/non-exhaust-particulate-emissions-from-road-transport_4a4dc6ca-en ).
Ens wordt dus niet brodeloos door de elektrische auto. .

oogst van zuivering van 5 a 10 miljoen m3 lucht, ruwweg één Aufero-unit 1000 uur

Vangen die apparaten echt stof en is dat veel?
Dat zonder meer.
Het apparaat voorziet de fijnstof-korreltjes van een elektrische lading, waardoor ze gaan klonteren tot grofstof-korrels die uit de luchtstroom vallen.
Hij haalt voor PM10 een rendement van ca 70% en voor fijner stof en roet rond de 40%. Reken je dat uit met 75003/h, dan kom je ergens op de fabrieksopgave van 50 tot 100 gr fijn stof per maand per Aufero-unit. De parkeergarage op het Stadhuisplein zou  toe kunnen met 6 units, dus zou er de garagelucht ca 0,3 tot 0,6kg fijn stof per maand worden afgevangen.
Bovenstaande smurrie is het resultaat van zuivering van 5 a 10 miljoen m3 lucht, dus (orde van grootte) de oogst van één unit in ca 1000 uur.

De lucht die de garage uitkomt blijkt bij meting schoner dan de lucht die er in gaat.

Maar ga je rekenen met de emissiefactoren uit bovenstaande tabel, dan is de maandelijkse productie op 1 strekkende km Wal (de straat die langs het Stadhuisplein loopt, 16.000mvt/etmaal) grofweg 31kg als je  het opdwarrelend stof wel meetelt, en op pakweg 8kg (als alles elektrisch was) tot 12kg (als alles fossiel  was) als je het opdwarrelend stof niet meetelt. De parkeergarage is dus niet ‘de’ oplossing, maar dat mag je er in alle redelijkheid ook niet van verwachten.

In de rapportage komt deze afweging niet voor. Daar wordt de 31kg in de achtergrond gestopt en wordt alleen de 0,3 tot 0,6kg als resultaat gepresenteerd. Gegeven de bedoeling van de studie is dat te volgen.

Het systeem vraagt niet eens heel veel energie. Eén Aufero-unit is 415W (een  lichte elektrische boor), en kost, als hij non stop aanstaat, ongeveer het stroomverbruik van een huishouden.

(enkele meetpunten liggen buiten het boven aangegeven gebied)

Wat voor omgevingseffecten zie je in de verkennende fase 2a?
Dat is een ingewikkeld verhaal dat rommelig verteld wordt.
Het officiële doel is “het nauwkeurig vastleggen van differentiaties van fijnstofconcentraties in binnenstedelijk gebied, om de omgevingsinvloeden te karakteriseren en hiermee de kans op verhoogde blootstelling met meer nauwkeurigheid te duiden”. Daartoe hebben van 21 december 2017 – 09 april 2018 14 meetstations gefunctioneerd. In het eerste deel van deze periode stonden de Aufero-units in de parkeergarage op het Stadhuisplein uit, in het tweede deel aan. In de verwerking echter zijn deze periodes op één hoop gegooid, een van de slordigheden.

Het resultaat levert soms zinvolle uitkomsten en soms ‘leuk om te weten’- uitkomsten (zoals dat je op het Eindhovense Stadhuisplein goed de Paasvuren in Oost-Nederland kunt meten).
Ik vind van belang de gemiddelde concentraties op locatie in de meetperiode, en het gegeven dat als het regent of hard waait de lucht schoner is (wat je zou verwachten, maar er is ook een indicatieve orde van grootte).

Ik vind dit best wel hoge concentraties en ik onderschrijf de verbazing in het rapport dat het overgrote deel van de fijnstof-massa onder de 1µ zit.

Verder is het een verbrokkeld verhaal. Men mag aannemen dat het als input gebruikt is voor het eigenlijke pièce de resistance, de ruimtelijke fijnstof-effecten van het uitrusten van parkeergarages met x-honderd Aufero-units.

Wat komt er uit de herijking met metingen uit fase 2b van het computermodel uit 2016?
De TU/e had ten tijde van de haalbaarheidsstudie 2016 (het computermodel) een soort maquette van de binnenstad gemaakt, en die als computermodel ingevoerd voor wat Computational Fluid Dynamics heet (CFD). Vervolgens werden daar allerlei gegevens over de achtergrond, de verkeersstromen en andere bronnen in gestopt, en werd daar fictief een zuidoostenwind op losgelaten van 1m/s op 10m hoogte (windkracht 0,5, geen neerslag), en werd het verschil gemeten tussen de uitkomst met 0, 99 en 594 verspreid opgestelde Aufero-units.
Dat leverde mooi gekleurde plaatjes op die in eerdere artikelen te bewonderen zijn.

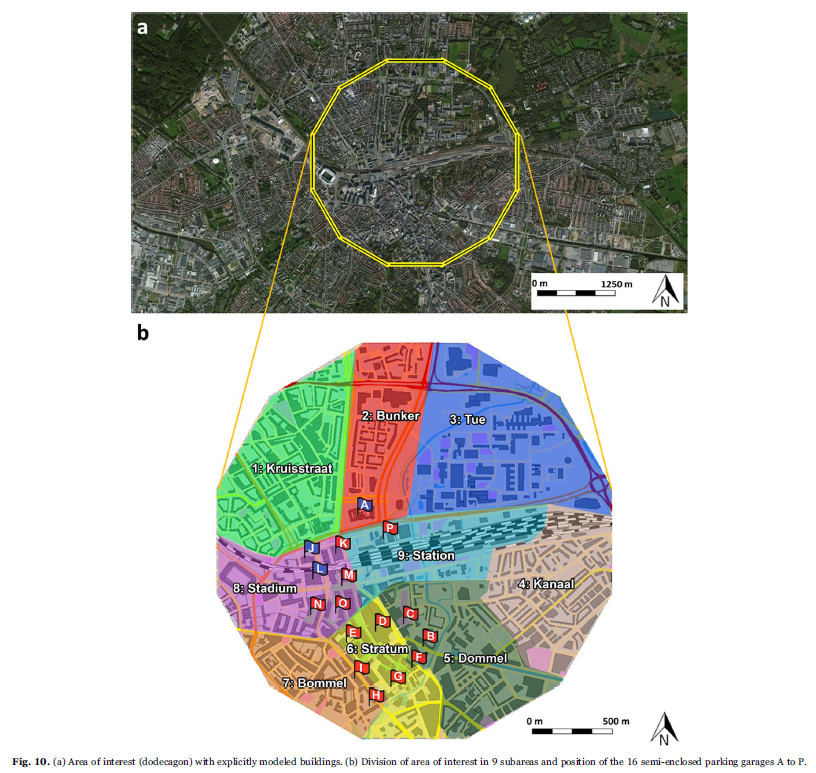

Overzicht van in het model meegenomen parkeergarages. Blauw is bovengronds, rood ondergronds.

Tot zover is het allemaal model en theorie.
Dit is naderhand dus in eerder genoemde periodes 2a en 2b aangevuld met echte metingen. Die zijn gebruikt om het theoretische uitgangspunt (waarvan de basis ongewijzigd bleef) aan te passen. Een van de uitkomsten is bijvoorbeeld dat je met veel minder units niet veel minder resultaat hebt. Aantallen rond de 600 zijn verlaten, een tussenaantal van 342 is nu hoog, en het verschil met 100 units springt niet eens drastisch in het oog.
Verder bleek dat reëel bestaande parkeergarages vaak op 30% van de ventilatiecapaciteit draaien die ze volgens een NEN-norm verplicht zijn (10,8m3/h*m2 ) en dat mag van een andere NEN-norm, als ze een detector voor koolmonoxide en LPG hebben.

Na aanpassing aan de realiteit scheidt het model opnieuw mooi gekleurde plaatjes af, in diverse varianten. Ik kies er daar één van. De tekening wijst zichzelf.

Wat betekent het voor de parkeertarieven?
Bijlage B.2.2.1 slaat er een beetje een slag naar en komt (bij een afschrijvingstermijn van 10 jaar) op een opslag van 6,5 cent per uur om in die 10 jaar kostenneutraal te zijn. Als de afschrijvingstermijn, en daramee de terugverdientermijn, langer zijn (wat kan), zou het uurbedrag lager zijn.
In plaats van een uurbedrag zou ook een vast entreebedrag van €0,25 werken.

Heeft dit nut voor het openbaar bestuur en zo ja, wat dan?
Dit verhaal is gemengd met persoonlijke politieke oordelen.

Uiteraard is er een gezondheidswinst. Vraag is hoe groot.

De grote wetenschappelijke zwakte van de opzet is dat het geheel opgehangen is aan één weertype dat weinig voorkomt, de eerder genoemde windkracht half (1m/sec op 10m hoogte), zuidoost (en dus droog).
Als je voor modelaanpak een uitgangspunt zou moeten kiezen dat de effecten maximaal zichtbaar maakt (en voor een nieuw ontwikkeld model valt dat te volgen), kom je op deze keuze uit. Die geeft het grootste contrast (en de mooiste verkoopplaatjes voor de firma Ens).

Maar het overgrote deel van de tijd zijn de omstandigheden anders. De meest voorkomende windrichting is zuidwest en de gemiddelde windsnelheid in Eindhoven e.o. ergens rond de 6m/sec. Als men zich bovenstaand plaatje in die omstandigheden voorstelt, ligt de pluim in andere richting, wordt dezelfde reductie (in absolute zin)  over een fors groter gebied verspreid en door extra turbulentie eerder verdund. Met andere woorden, de aanpak staat niet toe jaargemiddelde concentratieverbeteringen door te rekenen.
En precies op die jaargemiddelde concentraties worden de lokale overheden afgerekend in bijvoorbeeld het NSL.

Het rapport neemt aan dat de zeldzame combinatie windsnelheid 1m/sec, zuidoost en dus droog, representatief genoeg is voor alle andere combinaties, maar heeft daartoe, mijns inziens, geen deugdelijke onderbouwing. Het is natte vingerwerk.
Maar als je dat model toch zou geloven, zou de gezondheidswinst zijn dat de Milieu Gezondheids Risico indicator daalt. Die ligt nu in flinke delen van Eindhoven rond de 3 a 4% voor rekening van de luchtvervuiling (soms meer), en daarvan zou 0,5 tot 1,5%punt afkunnen. Dwz, er zou een kwart van de gezondheidsschade door luchtvervuiling afgaan – als je de representativiteit van het model gelooft, wat ik niet doe.
Plastischer uitgedrukt: de gemiddelde Eindhovenaar wordt passief gerookt ter waarde van 7 sigaretten per dag en in het centrum 9. dat zou 1,8 tot 3,6 minder moeten kunnen, vooral in de nauwe straatjes va het centrum.

In de gemeente Alblasserdam (in de eindrapportage als voorbeeld genoemd) is aangetoond dat de fijnstofzuiger van de firma Ens inderdaad de fijnstofvervuiling nabij de Noordtunnel in de A15 met 70-90% terugdrong ( https://www.alblasserdam.net/nieuws/innovatieve-fijnstofzuiger-bij-noordtunnel-alleen-effectief-vlakbij-tunnel-2020-10-21 ).  Echter, als men ging doorrekenen hoe de schone lucht uit de tunnel zich mengde met de vuilere lucht buiten de tunnel, dan was het effect al binnen 100m (waar de eerste huizen stonden) grotendeels verdwenen.
Alblasserdam heeft uiteindelijk niet verder geïnvesteerd in luchtreiniging in de tunnel.

Vooralsnog gaat de gemeente Eindhoven dat ook niet doen, bleek uit het Eindhovens Dagblad van 12 nov 2021 ( https://krant.ed.nl/titles/eindhovensdagblad/7156/publications/12354/articles/1480839/36/1 ). B&W vinden dat ze al genoeg doen. Bovendien heeft de gemenete niets te vertellen over de vier private garages, en slechts beperkt iets over de vier verpachte garages. Eindhoven laat het bij vrijwilligheid. De gemeente gaat het onderzoek uitdragen bij partijen die iets met stadsontwikkeling en parkeergarages doen, en hoopt dat die het initiatief oppikken.

Nu zou men in Eindhoven kunnen redeneren dat er erg veel  gebouwd gaat worden in het centrum (Stadhuisplein, Stationskwartier), dat daar, ondanks alle ontmoedigende initiatieven, toch meer auto’s bij horen, en dat de ambitie niet stadsbreed zou kunnen zijn, maar slechts centrumbreed. Zou iets voor te zeggen zijn. Men zou ook kunnen redeneren dat voor welke winst dan ook slechts een bescheiden meerprijs in de parkeergarages betaald hoeft te worden. Een maatregel richt geen financiele rampen aan.
Het is jammer dat het zo’n eenzijdig opgezet onderzoek is. Het had beter kunnen zijn, als de TU/e er meer weer-voorbeelden ingestopt had zodat er een realistisch jaarbeeld had kunnen ontstaan. Het is eigenlijk zonde van het mooie onderzoek. Misschien kan het nog?

SP-vragen over studie naar luchtzuivering in Eindhovense parkeergarages- update

De SP-fractie in Provinciale Staten heeft, bij monde van Roy de Jonge en Willemieke Arts, vragen gesteld over het TUE-onderzoek naar het effect dat ionisatie-luchtfilters zouden hebben, indien in grote getale opgesteld in Eindhovense parkeergarages.
De provincie heeft aan dit onderzoek meebetaald (mogelijk alles betaald), maar door de gekozen onderzoeksopzet heeft de lokale overheid er eigenlijk niks aan. Het levert wel mooie plaatjes op voor het bedrijf dat als adviseur is opgetreden, ENS Technology uit Cuijk.

PM10-concentraties nabij Boschdijktunnel met en zonder luchtzuivering

Ik  heb op deze site eerder over dit onderwerp geschreven, zie De parkeergarage als longen van de stad?

Hieronder een persbericht over de vragen, met een link naar de volledige tekst daarvan.
———————–

Persbericht                                                            Den Bosch, 03 febr 2017

Studie naar luchtzuiverend effect filters in parkeergarages leidt vooralsnog niet tot bruikbare uitkomsten

De Eindhovense bouwkundehoogleraar Blocken heeft onderzoek gedaan naar het effect op de luchtkwaliteit, dat zou ontstaan als men, bij wijze van gedachtenexperiment, een groot aantal ionisatie-luchtfilters van de firma ENS uit Cuijk in Eindhovense parkeergarages zou plaatsen. Dit onderzoek is op 26 oktober 2016 gepubliceerd.

Het onderzoek is (mede) gefinancierd door de provincie.

De SP-fractie in Provinciale Staten vindt echter dat het onderzoek geen voor de praktijk bruikbare inzichten opgeleverd heeft. De Socialistische Partij ziet dat het onderzoek slechts voor één, zeldzaam, weertype uitgevoerd is en dus momentaan is, en zich slechts richt op de luchtvervuiling, die voor het lokaal openbaar bestuur het minst te beïnvloeden is, nl PM10. Wettelijk heeft de lokale overheid te maken met jaargemiddelde concentraties en ook met andere vervuilingssoorten.
Het gekozen weertype levert echter wel de meest flatterende plaatjes voor ENS op.

Door de gekozen beperkte opzet valt  niet te beoordelen of de eventuele plaatsing van zeer veel ionisatiefilters in Eindhovense parkeergarages nut heeft, en ook niet dat dit geen nut heeft. Het onderzoek, zoals het er nu ligt, heeft dus geen relevantie voor de praktijk. Misschien zou een vervolgonderzoek dat wel kunnen hebben.
Wel is duidelijk dat de plaatsing van een groot aantal ionisatie-filters veel kost, maar niet hoeveel, en ook niet wat dat met de parkeertarieven zou doen.

De SP-fractie in PS heeft vragen gesteld aan het College van GS over het onderzoek. Deze vragen zijn als bijlage toegevoegd.

Voor nadere informatie kunt u terecht bij Roy de Jonge, rdjonge@brabant.nl, 06-13644667 of bij Willemieke Arts, warts@brabant.nl, 040-2454879.

De tekst van de vragen is te vinden op Vragen van de SP over het parkeergarage-luchtfilter-onderzoek_feb2017

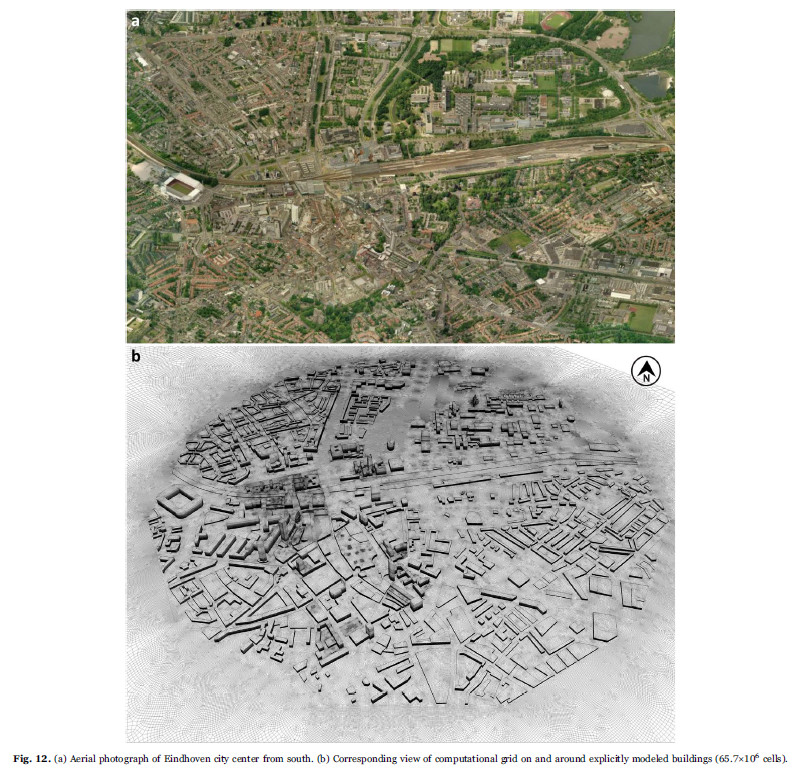

Detailopname van de virtuele Eindhovense maquette

Aanvulling dd 28 feb 2017
Op 20 februari 2017 hebben GS op lichtelijk chagrijnige toon antwoord gegeven. Men vond de vragen blijkbaar niet leuk.

De provincie heeft 30 mille betaald, stopt met het verhaal, en volgt met belangstelling wat er verder gebeurt.
Het onderwerp is overgedragen aan Environmental Nano Solutions (ENS), de TU/e en een aantal Eindhovense bedrijven. De gemeente Eindhoven heeft de vraag gekregen hoe mogelijk kan worden geparticipeerd. Men kijkt of het tot een pilot kan komen, en daarna of er een business case kan worden uitgewerkt.

Het klinkt allemaal een beetje wazig en vooralsnog is het vooral veel industriepolitiek en weinig milieu.







De parkeergarage als longen van de stad?

Het Eindhovens Dagblad (ED) van 29 oktober 2016 kopte “Parking als long van de stad werkt”. Het blad Cursor van de TU/e vermeldde twee dagen eerder een vergelijkbaar juichverhaal. De grote lijn was dat het afvangen van fijn stof in parkeergarages de lucht daar en stuk schoner kan maken. En, blijkt uit het artikel, ook in de omge-
ving van de garage.

Nu is het de bedoeling dat mijn longen zo weinig mogelijk stof vangen, dus ik vind de gebruikte beeldspraak weinig gelukkig, maar dit terzijde.
Is de bewering, afgezien van de metafoor, waar? Ik heb er het originele onderzoek van Bert Blocken bij te pakken (en van student Rob Vervoort en universitair docent Twan van Hoof), alle van de afdeling Bouwkunde van de TUE.
Het onderzoek is te vinden op http://www.sciencedirect.com/science/article/pii/S0167610516304536 (open access).

Samenwerking met het bedrijfsleven
De hoofdvraag is of het filteren van afgezogen lucht in de Eindhovense parkeergarages ertoe bijdraagt dat in en rond die garages de lucht schoner wordt. In het onderzoek is samengewerkt met ENS Technologie uit Cuijk ( http://enstechnology.nl/ ). Het onderzoek baseert zich specifiek op de (beweerde) kenmerken van de Aufero van deze firma. Ik zeg overigens geen negatief woord over de ionisatiefilters van ENS. Mijn kennis schiet te kort om een grondig oordeel uit te kunnen spreken, maar meer dan een geïnteresseerde leek zijnde, krijg ik er geen slecht gevoel bij.
Deze samenwerking wordt expliciet in het artikel vermeld en daar, waar de universiteiten tegenwoordig gedwongen worden voor hun onderzoek geld te zoeken bij het bedrijfsleven en dus ook te laten opbrengen, wil ik daar niet bij voorbaat over vallen. Als het onderzoek goed gebeurt, en daar heb ik wat bedenkingen. Er staat niet voor niets een ? in de kop.

Ook de provincie is financier.

 Relevant voor de gezondheid
De vraagstelling is en blijft relevant. De meeste soorten fijn stof zijn gevaarlijk. Auto’s produceren fijn stof uit hun uitlaat, maar ook door slijtage van remmen, banden en asfalt. Als alle auto’s elektrisch zijn, wordt er nog steeds fijn stof geproduceerd, zij het wel een stuk minder.

(Overigens, maar dit tussendoor: er is een heleboel emotionele drukte over tot korrels van ca 2000µm gemalen autobanden op kunstgrasvelden. Die bevatten inderdaad PAK’s en roet, maar ik zie geen logische blootstellingsroute die gedurende 1 a 2 uur per week schade aanricht. Niet voetballen is gevaarlijker dan op kunstgras voetballen.
Als diezelfde autobanden zichzelf tot korrels van 2
µm malen en in de lucht gaan zweven, is die blootstellingsroute er wel.
Het zou de volksgezondheid dienen als de emotie omgekeerd evenredig was met de diameter van de korrels.)

Opzet en uitkomsten van het onderzoek
Het onderzoek bestaat uit CFD-berekeningen (Computational Fluid Dynamics), een gangbare techniek.
Er zijn twee fasen.

Eerst worden er berekeningen losgelaten op schematische wijken met een schaakbordpatroon en drie soorten straten (breedte 2*, gelijk of 0,5* hoogte), waarin een gas producerende puntbron. Die schaakbordwijk wordt in een windtunnel gezet. Je speelt wat met de omstandigheden en kijkt bij welke  aerodynamische kengetallen de berekeningen het beste bij de windtunnelmetingen passen. Die kengetallen neem je mee naar de tweede fase.
In de eerste fase ontstaan soms forse onzekerheidsmarges, die meegenomen worden naar de tweede fase.

In de tweede fase wordt een fijnmazig grid opgezet en daar worden de feitelijk bestaande Eindhovense gebouwen en straten virtueel in gemodelleerd. De kwantitatieve verkeersstromen in al die straten worden toegevoegd (cijfers van de gemeente). De studie gaat uit van normaal stadsverkeer (15 tot 30 km/uur en twee stops per km).
Op die verkeersbewegingen worden standaard emissie-kengetallen losgelaten. De berekening beperkt zich tot PM10 (korreltjes met een diameter onder de 10µm).
De parkeergarages worden ingetekend (de vlaggetjes in het eerste plaatje, in garage M staan alleen fietsen). Op die garages worden NEN-normen losgelaten en realistisch ogende kengetallen voor de autobewegingen.
Vervolgens laat men op dit systeem een Zuidoostenwind los die op 10m hoogte 1 m/sec is.
Als achtergrondconcentratie wordt gekozen die van het RIVM-meetstation in een woonwijk in Veldhoven, zijnde 17,3µgr/m3 . De filtersystemen vissen ook in die achtergrondvervuiling.
Naast bovenstaand nulscenario worden twee andere scenario’s gedefinieerd, nl 99 Aufero’s (goed voor één filter op 65 parkeerplaatsen) en 594 units (zes op elke 65 parkeerplaatsen)
Aan de Aufero’s wordt een filterrendement van 70% en een debiet van 9000m3 /uur toebedeeld

Tenslotte worden een flink aantal vereenvoudigingen aangebracht. Dat kan niet anders. Niet voor niets noemt Blocken zijn onderzoek “preliminary”. Dat is het inderdaad. Onder andere:
*     de rekenwijze is alleen geschikt voor bronnen dicht bij de grond. Schoorstenen doen niet mee.
*     het aantal voertuigbewegingen per etmaal wordt geacht gelijkmatig over 10 uur verspreid te zijn en er wordt alleen bij die 10 uur gerekend. Er is dus niet aan een piek gerekend.
*     Alleen de voertuigbewegingen binnen de getekende twaalfhoek tellen mee, niet die windopwaarts in Stratum buiten het gebied (o.a. de Rondweg in dat gebied)
*     het model is redelijk geschikt voor PM10 en PM2.5 en misschien roet, maar rekent alleen aan PM10, en is ongeschikt voor ultrafijn stof en NO2.
*     nog een aantal technische vereenvoudigingen die hier te ver voeren.

Auto-aantallen per doordeweeks etmaal in het Eindhovense centrum

Het resultaat van dit alles zijn plaatjes die voor de gekozen set van uitgangspunten de verdeling van PM10 in en rond parkeergarages in kaart brengen. Je krijgt dan dit soort plaatjes voor de PM10-verdeling op neushoogte:

PM10-concentraties nabij Boschdijktunnel met en zonder luchtzuivering

Links is het nulscenario, rechts is met 594 filters in werking. Het betreft het gebied rond de Boschdijktunnel. Opgemerkt moet nog worden dat het kleurenspectrum bij 40 ophoudt, maar dat de concentraties tot 50µgr/m3  kunnen doorlopen. Dat blijft dan hetzelfde rood.
Als je hetzelfde plaatje niet in absolute getallen tekent, maar in verschilpercentages, verandert het bovenstaande rechterplaatje in onderstaande twee rechterplaatjes. Die zijn identiek, maar zijn met een meer resp. minder felle kleurschakering ingetekend.

Daling PM10-concentraties in procenten

Bij al deze plaatjes moet bedacht worden dat er grote onzekerheidsmarges aanhangen. Maar de hoofdvraag was of de luchtzuiveringsapparatuur van Ens werkt, en het antwoord daarop is tot op zekere hoogte “ja”. Je mag redelijkerwijs aannemen dat in de breuk
(concentratiesmet/concentratieszonder) de onzekerheden in teller en noemer ongeveer dezelfde kant op werken.

En toch…
En toch staan me een paar dingen niet aan. Dan bedoel ik niet de (technische) vereenvoudigingen, die aangebracht zijn. Die zijn bij een eerste onderzoek onontkoombaar en kunnen desgewenst met vervolgonderzoek verbeterd worden.
Ik vind wel dat de plaatjes een grotere precisie suggereren dan waargemaakt kan worden. Maar ook dat is verder niet schokkend.

Wat mij  op de eerste plaats en vooral niet aanstaat zijn de keuzes. Zoals voor een zeldzaam weertype als vertrekpunt. Het is niet vaak Zuidoosten wind (dus droog), en 1m/sec op 10m hoogte is bijna windstil.
Als het je doel is om de samenleving te dienen, kies je een representatief weertype (bijvoorbeeld zuidwestenwind, windkracht 3 dus ca 5 m/sec). Als het je doel is een verhaal te vertellen dat maximaal contrast levert ten behoeve van de luchtzuiveringsapparatuur van de firma Ens, moet je de gekozen set uitgangspunten kiezen. Ens opent zijn website dan ook heel blij met de resultaten van het TU/e – onderzoek.
Ik denk dat er bij een huilende Noordwesterstorm nog maar weinig contrast tussen de concentraties met en zonder luchtzuiveringsapparatuur zit.

Ten tweede vind ik dat Blocken een te lage achtergrondwaarde hanteert, en dat hij ten onrechte het gebied windopwaarts van de centrale twaalfhoek weglaat. Het laatste komt tot uiting in het eerste.
Het RIVM geeft in zijn grootschalige achtergrondkaart (GCN, zie http://geodata.rivm.nl/gcn/ ) voor het gebied ten Zuidoosten van het Eindhovense centrum voor 2015 waardes van 20 a 21µgr/m3  op een gridcel van 1*1km.
Omdat de gevonden absolute outputwaarden waarschijnlijk ongeveer evenredig zijn met de inputwaarden, zijn dus alle absolute waarden volgens mij ongeveer 1/6 deel hoger als aangegeven.

Detailopname van de virtuele Eindhovense maquette

Het derde kritiekpunt sluit aan op de eerste twee. Wat kun je bestuurlijk met dit onderzoek?
Als privé-persoon verdient het aanbeveling om bij zwakke Zuidoostenwind niet langdurig aan de lijkant van de parkeergarage naast het Beursgebouw te gaan staan (met of zonder luchtzuivering).
De wetgeving t.a.v. PM10 echter gaat uit van jaargemiddeldes over de hele stad. Daarin komen allerlei soorten weertypes voor, maar nou net zeer zwakke Zuidoostenwind het minste van alle. De PM10-concentratie kan op micro-schaal en etmaalgemiddeld spectaculair op en neer schie-
ten met het weer, maar jaargemiddeld zijn de variaties veel  kleiner.
Het Eindhovense centrum (1*1km-pixel) zat in de GCN-kaart jaargemiddeld over 2015 op 23,8µgr/m3 , de Strabrechtse Heide op ongeveer 18,9µgr/m3 . Daarmee heb je de ongeveer de achtergrondextremen in de regio.
In het Eindhovense centrum moet daar vanwege het lokale verkeer ongetwijfeld nog wat bijgeteld worden, maar uit het onderzoek van Blocken kan niet afgeleid worden hoeveel.
De Atlas van de Leefomgeving ( www.atlasleefomgeving.nl/kijken )  gaf over 2013 op sommige plekken langs de Vestdijk piekwaarden van 25 tot 26µgr/m3 , en bij bijvoorbeeld de Boschdijktunnel rond de 24µgr/m3 . De officiele norm is 40µgr/m3.
Het dilemma van een gemeentebestuur is dat bij PM10 dure inspanningen (wat kosten 594 filters?) jaargemiddeld slechts tot een beperkt resultaat leiden en dan vooral in gebieden dicht op een uitlaat van een parkeergarage, terwijl de gemeente ook zonder die dure maatregelen ver onder de norm zit. Het zou wat anders zijn als de norm het WHO-advies zou  volgen, dat voor PM10 op 20µgr/m3 zit. Dan werd het weer sport.
Blocken heeft er met zijn keuze voor luchtzuivering in parkeergarages eigenlijk voor gekozen om onderzoek te doen aan de vervuilingsvorm waar het verkeer er relatief het minste toe doet.

Herkomst van stof in de Nederlandse atmosfeer, gemiddeld over lange tijd en heel Nederland

Herkomst PM2.5 en roet in Nederland en Eindhoven

Onderzoek naar ultrafijn stof en roet zou zinvoller geweest zijn. Medisch zijn die vervuilingssoorten belangrijker en de contrasten binnen de regio zijn groter.

Eindconclusie
Misschien is het zinvol om exploitanten van parkeergarages op termijn te verplichten om hun uitlaatgassen te filteren, maar het onderzoek van Blocken is geen adequate basis voor een zinvolle kosten-baten analyse. Daarvoor is meer nodig.
Het onderzoek bewijst wel dat ionisatiefilters van Ens een technisch effect hebben, maar toont slechts kortstondig en voor betrekkelijk zeldzame weersoorten aan dat het effect zich significant over een groter gebied uitstrekt.
